Background

Virtual machines (VMs) do not provide a physical console that you can sit down at and interact with like a physical computer. Therefore, all interaction with a virtual machine is performed using a remote console. Windows Server 2012 R2 and earlier versions provide a dedicated client called Virtual Machine Connection (VMConnect) that provides a remote interface to the virtual machine. VMConnect allows you to connect to a Hyper-V host and redirect the remote desktop of any virtual machine to which you have access. VMConnect provides you with the ability to interact with a virtual machine from the BIOS and boot sequence through to the guest operating system and applications running in the virtual machine.

While previous versions of Hyper-V supported only the redirection of the screen, keyboard, mouse, along with a limited ability to copy text into a virtual machine, Windows Server 2012 R2 augments VMConnect with the ability to share more data and devices with a virtual machine through Enhanced Session Mode. For those familiar with RDP, Enhanced Session Mode brings similar functionality into VMConnect, but it uses the VMBus as the connection path. The VMBus is the synthetic device path between a Hyper-V host parent and child partitions. Using the VMBus eliminates the need for the host and virtual machine to be on a common network.

Some of the resources that are redirected through the Virtual Machine Connection Enhanced Session Mode include:

  • Copy and paste (i.e., text, graphical, files, and folders)
  • Audio
  • Drive
  • Printer
  • Smart cards
  • USB devices
  • Plug and Play devices
  • Display configuration

While this new functionality enables a richer data and device sharing model for remote interaction with virtual machines, it is important to note that Enhanced Session Mode currently supports only Windows Server 2012 R2 hosts and Windows Server 2012 R2, Windows 8.1 Pro, and Windows 8.1 Enterprise editions as guest operating systems in a virtual machine.

Добавление COM-порта для отладки ядра

COM-порты недоступны на виртуальных машинах поколения 2, пока они не будут добавлены. это можно сделать с помощью Windows PowerShell или инструментарий управления Windows (WMI) (WMI). Ниже показано, как это сделать с помощью Windows PowerShell.

Чтобы добавить COM-порт, выполните следующие действия.

  1. Отключите безопасную загрузку. Отладка ядра не совместима с безопасной загрузкой. Убедитесь, что виртуальная машина находится в отключенном состоянии, а затем используйте командлет Set-вмфирмваре . Например, следующая команда отключает безопасную загрузку виртуальной машины TestVM:

  2. Добавьте COM-порт. Для этого используйте командлет Set-вмкомпорт . Например, следующая команда настраивает первый COM-порт на виртуальной машине TestVM для подключения к именованному каналу Тестпипе на локальном компьютере:

Примечание

Настроенные COM-порты не указаны в параметрах виртуальной машины в диспетчере Hyper-V.

Создание дискового хранилища для виртуальных машин

Теперь настало время создать хранилище файлов виртуальных машин и файлов виртуальных дисков. Для хранения данных будем использовать отдельный раздел на физическом диске. Для начала посмотрим список командлетов PowerShell, которые используются для управления носителями. Как обычно будем использовать для этого командлет Get-Command. Во втором случае мы получим список командлетов, служащих для получения информации.

Get-Command -Module Storage

Get-Command -Verb *Get* -Module Storage

Просмотрим список физических дисков на сервере.

Get-Disk

Создаем новый раздел на диске максимально возможного размера, назначаем букву D. Используем id из Get-Disk. После этого форматируем раздел в NTFS и указываем его метку.

New-Partition -DiskNumber 0 -DriveLetter D –UseMaximumSize

Format-Volume -DriveLetter D -FileSystem NTFS -NewFileSystemLabel «VMStore»

Убедимся в правильности проделанных нами операций с помощью оснастки MMC Disk Management на удаленном хосте, для этого включим соответствующие правила на межсетевом экране.

Enable-NetFirewallRule RVM-VDS-In-TCP,RVM-VDSLDR-In-TCP,RVM-RPCSS-In-TCP

Как мы видим, наш только что созданный диск прекрасно отображается в Disk Management.

Создадим папку на нашем разделе, где будем хранить настройки и файлы дисков виртуальных машин. Командлет New-Item позволяет создавать вложенные пути, так что нет необходимости запускать его два раза для каждой папки.

New-Item -Path «D:\Hyper-V\Virtual Hard Disks» -Type Directory

Создадим папки D:\Distrib и D:\ImportedVM, которые будем соответственно использовать для хранения дистрибутивов ОС и импортированных ВМ с других хостов виртуализации.

New-Item -Path D:\Distrib -ItemType Directory

New-Item -Path D:\ImportedVM -ItemType Directory

Для создания шары используем командлет New-SmbShare, с помощью которого дадим полный доступ по сети для группы локальных администраторов сервера.

New-SmbShare -Path D:\Distrib -Name Distrib -Description «OS Distributives» -FullAccess «BUILTIN\Administrators»

New-SmbShare -Path D:\ImportedVM -Name ImportedVM -Description «Imported VMs» -FullAccess » BUILTIN\Administrators»

Проверяем с помощью PowerShell и с помощью ServerManager с хоста управления.

Get-SmbShare -Name Distrib,ImportedVM | Format-List

Get-SmbShareAccess -Name Distrib,ImportedVM | Format-List

Общий список командлетов, относящихся к SMB (ServerMessageBlock), как обычно можно получить с помощью командлета Get-Command.

Get-Command -ModuleSmbShare

В заключение этой темы добавлю только то, что если на сервере не используется физический или логический RAID, то для повышения производительности и надежности работы с хранилищем ВМ целесообразно использование технологии Storage Pools (к примеру, такие командлеты, как New-StoragePool, New-Volume). Более подробнее об использовании Storage Pools совместно с Hyper-V я напишу в одной из будущих статей.

Сочетания клавиш

По умолчанию ввод с клавиатуры и щелчки мыши отправляются на виртуальную машину. Поэтому может потребоваться нажать клавиши CTRL + ALT + СТРЕЛКА ВЛЕВО, прежде чем использовать следующие сочетания клавиш.

Сочетание клавиш Описание
CTRL + ALT + стрелка влево Отпускание кнопки мыши
CTRL + ALT + END Эквивалент CTRL + ALT + DELETE на виртуальной машине
CTRL + ALT + BREAK Переключение из полноэкранного режима обратно в оконный режим
CTRL+O Открытие параметров для виртуальной машины
CTRL + S Запускает виртуальную машину.
CTRL+N Создание контрольной точки
CTRL+E Возврат к контрольной точке
CTRL + C Сделайте снимок экрана

Creating and Configuring a VM

Let’s look at how to create and configure an Ubuntu 20.04 VM from scratch in Hyper-V. In this blog post, I’m using Windows 10 Pro version 20H2 with Hyper-V installed. The hostname of my Windows 10 host machine is home-pc. You have to enable Hyper-V before you can run the Ubuntu VM. If you don’t have Hyper-V installed on your Windows host, read how to install Hyper-V on Windows 10 and Windows Server 2019.

In order to create a new VM in Hyper-V, open Hyper-V Manager, right-click your host machine name and, in the context menu, click New > Virtual Machine.

The New Virtual Machine Wizard opens. You can skip the Before You Begin step.

Specify Name and Location. Enter a virtual machine name, for example, Ubuntu Hyper-V. Select the Store the virtual machine in a different location checkbox, and select the folder where you want to store VM files, for example, E:\VMs\. Hit Next at each step of the wizard to continue.

Specify Generation. Select the generation of the new VM. It is better to select Generation 2 because more features are available and limits are higher. Generation 2 VMs use UEFI. Read more about Hyper-V Generation 1 and Generation 2 VMs.

Assign Memory. Specify the amount of memory available to the VM. I select 4096 MB, which is enough to run Ubuntu without performing heavy tasks. Select the checkbox to Use Dynamic Memory for this virtual machine. The more memory you assign to the VM, the more convenient the work. Don’t assign all the memory of your computer to the VM; leave memory for the host operating system. If you run other VMs simultaneously with this Linux VM, remember that other VMs also need memory.

Configure Networking. Select a virtual switch to which the virtual network adapter of the VM will be connected. If you have not created any virtual switches, you can do it later and edit the VM configuration.

Connect Virtual Hard Disk. Click Create a virtual hard disk. Enter the virtual disk name, for example, Ubuntu Hyper-V.vhdx. Define the location of the virtual disk file. You should select the location in your directory used to store Hyper-V VMs. In my case, the selected directory is E:\VMs\Ubuntu Hyper-V\Virtual Hard Disks\. Set the virtual disk size. I select 15 GB for my Ubuntu 20.04 VM used for testing purposes.

Installation Options. Select Install an operating system from a bootable image file. Click Browse and select the location of the Ubuntu 20.04 ISO installation image. The Ubuntu version I’m going to install is 20.04.2. You can download the installation image from the official Ubuntu website.

Summary. Check configuration summary, and click Finish to finish the new VM creation.

Open the settings of the Ubuntu Hyper-V virtual machine that you have already created. Right-click the Ubuntu Hyper-V VM in Hyper-V Manager and, in the context menu, hit Settings.

In the navigation pane, select Security in the Hardware section, and deselect the Enable Secure Boot checkbox. Secure boot is not needed for this virtual machine. You can check and edit other VM settings if needed. Click OK to save settings and close this window.

Высокая доступность (HA) и управление ресурсами

VMware vSphere 6.0 Enterprise Plus Microsoft Hyper-V 2012 R2 Datacenter
Узлов на кластер 64 64
ВМ на кластер 8000 8000
HA (рестарт ВМ при отказе) VMware HA Да (кластеризация и Heartbeat)
Отказоустойчивость (Fault Tolerance) Да (100% доступность для бизнес-критичных приложений в ВМ), даже при аппаратном отказе Нет
Репликация Нативная (vSpare Replication) Hyper-V Replica
Автоматическое управление ресурсами Планировщик Distributed Resource Scheduler (DRS) для балансирования нагрузки Dynamic Optimization
Пулы ресурсов Да Да (Host Group)
Совместимость миграции Да (улучшенная совместимость vMotion); EVC в настройках DRS Да (для процессоров)

Conclusion

The Virtual Machine Connection Enhanced Session Mode provides new functionality to share and redirect client resources to a virtual machine much like using RDP connections. However, the main advantage of using Enhanced Session Mode is that it does not require a network connection since it uses the VMBus connection path. Enhanced Session Mode supports many new scenarios for environments that utilize virtual machines and that need access to local client resources. A few of these scenarios include printing to a local printer from a virtual machine, using smart cards to log into a virtual machine, and USB redirection of client devices to test functionality from within a virtual machine.

Post Views:
15,478

Второй способ.

2. Второй способ аналогичен первому, только вместо ISO-образа используется файл виртуального жесткого диска(создать его можно на хосте в управлении дисками или в оснастке Hyper-V).

Создание виртуального диска в Управлении дисками.

Создание виртуального диска в Диспетчере Hyper-V

С помощью вышеописанных способов, естественно можно переместить файлы и в обратном направлении, то есть из ВМ на хост Hyper-V.

Перед тем как приступить к описанию двух других способов, нужно сказать, что я не смог использовать их при копировании файлов в гостевую систему, отличную от Windows. Поэтому, если у вас в качестве гостевой ОС используется Linux, то, скорее всего, придется использовать первые два.

Cacti

Сначала был MRTG (Multi Router Traffic Grapher) — программа для организации сервиса мониторинга сети и измерения данных с течением времени. Еще в 1990-х, его автор Тобиас Отикер (Tobias Oetiker) счел нужным написать простой инструмент для построения графиков, использующий кольцевую базу данных, изначально используемый для отображения пропускной способности маршрутизатора в локальной сети. Так MRTG породил RRDTool, набор утилит для работы с RRD (Round-robin Database, кольцевой базой данных), позволяющий хранить, обрабатывать и графически отображать динамическую информацию, такую как сетевой трафик, загрузка процессора, температура и так далее. Сейчас RRDTool используется в огромном количестве инструментов с открытым исходным кодом. Cacti — это современный флагман среди программного обеспечения с открытым исходным кодом в области графического представления сети, и он выводит принципы MRTG на принципиально новый уровень.

Подборка бесплатных программ для мониторинга сети и серверов

От использования диска до скорости вентилятора в источнике питания, если показатель можно отслеживать, Cacti сможет отобразить его и сделать эти данные легкодоступными.

Cacti — это бесплатная программа, входящее в LAMP-набор серверного программного обеспечения, которое предоставляет стандартизированную программную платформу для построения графиков на основе практически любых статистических данных. Если какое-либо устройство или сервис возвращает числовые данные, то они, скорее всего, могут быть интегрированы в Cacti. Существуют шаблоны для мониторинга широкого спектра оборудования — от Linux- и Windows-серверов до маршрутизаторов и коммутаторов Cisco, — в основном все, что общается на SNMP (Simple Network Management Protocol, простой протокол сетевого управления). Существуют также коллекции шаблонов от сторонних разработчиков, которые еще больше расширяют и без того огромный список совместимых с Cacti аппаратных средств и программного обеспечения.

Несмотря на то, что стандартным методом сбора данных Cacti является протокол SNMP, также для этого могут быть использованы сценарии на Perl или PHP. Фреймворк программной системы умело разделяет на дискретные экземпляры сбор данных и их графическое отображение, что позволяет с легкостью повторно обрабатывать и реорганизовывать существующие данные для различных визуальных представлений. Кроме того, вы можете выбрать определенные временные рамки и отдельные части графиков просто кликнув на них и перетащив.

Так, например, вы можете быстро просмотреть данные за несколько прошлых лет, чтобы понять, является ли текущее поведение сетевого оборудования или сервера аномальным, или подобные показатели появляются регулярно. А используя Network Weathermap, PHP-плагин для Cacti, вы без чрезмерных усилий сможете создавать карты вашей сети в реальном времени, показывающие загруженность каналов связи между сетевыми устройствами, реализуемые с помощью графиков, которые появляются при наведении указателя мыши на изображение сетевого канала. Многие организации, использующие Cacti, выводят эти карты в круглосуточном режиме на 42-дюймовые ЖК-мониторы, установленные на стене, позволяя ИТ-специалистам мгновенно отслеживать информацию о загруженности сети и состоянии канала.

Таким образом, Cacti — это инструментарий с обширными возможностями для графического отображения и анализа тенденций производительности сети, который можно использовать для мониторинга практически любой контролируемой метрики, представляемой в виде графика. Данное решение также поддерживает практически безграничные возможности для настройки, что может сделать его чересчур сложным при определенных применениях.

ОТКЛЮЧАЕМ IPV6 НА СЕТЕВОМ ИНТЕРФЕЙСЕ

Если использование IPv6 на сетевом интерфейсе пока не планируется, имеет смысл отключить его на интерфейсе для уменьшения «attacksurface».

Проверяем текущую настройку IPv6 на интерфейсе. Имя интерфейса берем из вывода командлетов Get-NetAdapter или Get-NetIPConfiguration.

Get-NetAdapterBinding -InterfaceDescription «Microsoft Hyper-V Network Adapter» | Where-Object -Property DisplayName -Match IPv6 | Format-Table –AutoSize

Отключить поддержку IPv6 на сетевом адаптере можно командлетом Disable-NetAdapterBinding. Данное действие будет аналогично снятию галки «Internet Protocol Version 6 (TCP/IPv6)» в настройках адаптера в графическом интерфейсе Windows.

Disable-NetAdapterBinding -InterfaceDescription «Microsoft Hyper-V Network Adapter» -ComponentID ms_tcpip6

Установка Hyper-V Server 2012 R2

Первым делом скачиваем свежую версию гипервизора с сайта Microsoft. Скачивать нужно обязательно английскую версию. Во-первых, в русской были некоторые баги, хотя их могли и пофиксить уже, но дело не только в этом. Для автоматизации и упрощения настройки Hyper-V Server 2012 R2 мы будем использовать скрипты, написанные для английской версии, в русской они работать не будут. Я сначала поставил русскую версию, потратил какое-то время, потом плюнул и переустановил систему.

Установка достаточно банальна и ничем принципиально не отличается от любой другой установки windows. Скачивается образ, с него загружается система и устанавливается. В конце установки нас встречает консоль с настройками Hyper-V Server 2012 R2:

Сразу же дам подсказку на случай, если вы Hyper-V Server Configuration console закроете. Запустить снова ее можно командой sconfig. Мне пришлось потратить прилично времени, чтобы найти как это сделать без перезагрузки сервера.

Особенности дедупликации

  1. Если дедупликация будет работать с дисками с объемом более чем 1 ТБ, то оптимизатор дедупликации будет использовать очень много памяти.
  2. Если дедупликация будет работать с сжатыми данными, но с объемом сжатого более чем 10 ТБ, то длительность работы оптимизатора дедупликации будет слишком большим. Такое может получиться, если просто копировать данные ежедневно на дедуплицированный диск в разные папки.
  3. Бэкапы на HDD хранить можно и даже нужно, а вот рабочие виртуальные машины хранить на HDD в количестве больше 5-10 не стоит. К дедупликации это относиться с той лишь стороны, что дедупликация таких рабочих виртуальных машин сведет производительность HDD в ноль.

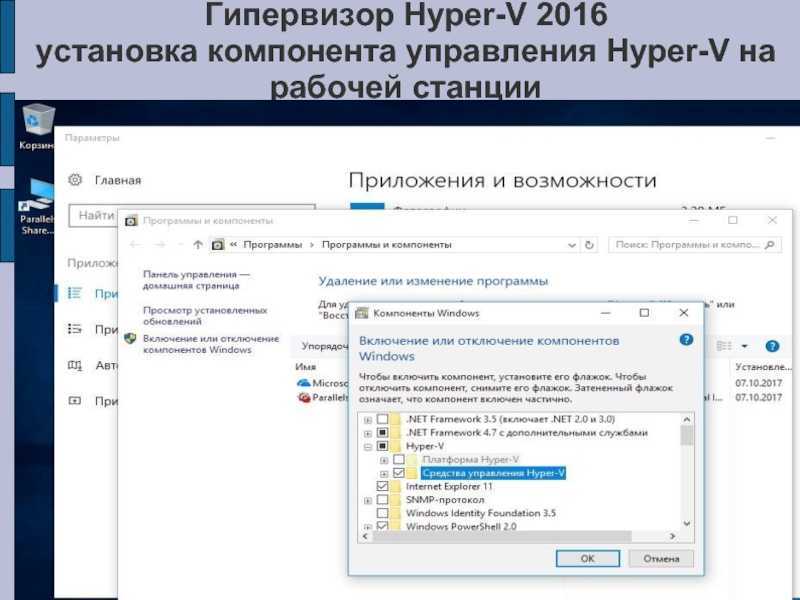

Установка диспетчера Hyper-V

Чтобы использовать средство пользовательского интерфейса, выберите подходящее для операционной системы на компьютере, где будет запущен диспетчер Hyper-V:

на Windows сервере откройте диспетчер сервера > управление > добавить роли и компоненты. Перейдите на страницу компоненты и разверните узел средства удаленного администрирования сервераадминистрирование ролейсредства управления Hyper-V.

на Windows диспетчер Hyper-v доступен в любой операционной системе Windows, включающей Hyper-V.

  1. на рабочем столе Windows нажмите кнопку «пуск» и начните вводить программы и компоненты.
  2. В результатах поиска щелкните программы и компоненты.
  3. в левой области щелкните включить или отключить компоненты Windows.
  4. Разверните папку Hyper-V и выберите пункт средства управления Hyper-v.
  5. Чтобы установить диспетчер Hyper-V, щелкните средства управления Hyper-v. Если вы хотите также установить модуль Hyper-V, щелкните этот параметр.

чтобы использовать Windows PowerShell, выполните следующую команду от имени администратора:

Enable or Disable Hyper-V Enhanced Session Mode with PowerShell

  1. .Tip: You can add «Open PowerShell As Administrator» context menu.
  2. To see the current status of Hyper-V Enhanced session mode, type or copy-paste the following command:
    Get-VMHost | fl -Property EnableEnhancedSessionMode

    In the output, see the value: True — the feature is enabled. False — the feature is disabled.

  3. To enable Hyper-V Enhanced session mode, execute the command:
    Set-VMhost -EnableEnhancedSessionMode $True
  4. To disable Hyper-V Enhanced session mode, execute the command:
    Set-VMhost -EnableEnhancedSessionMode $False

Finally, the Enhanced Session mode feature can be enabled or disable for individual machine right from its View menu. See the following screenshot:

To access this item, start the machine with any guest operating system that supports this feature.

That’s it.

Support us

Winaero greatly relies on your support. You can help the site keep bringing you interesting and useful content and software by using these options:

If you like this article, please share it using the buttons below. It won’t take a lot from you, but it will help us grow. Thanks for your support!

Advertisment

Общий доступ к дискам и устройствам

Возможности общего доступа в расширенном режиме сеанса скрыты в этом неприметном окне подключения, которое открывается при подключении к виртуальной машине:

По умолчанию виртуальные машины с включенным режимом расширенного сеанса будут совместно использовать буфер обмена и принтеры. Они по умолчанию передают звук виртуальной машины на динамики компьютера.

Чтобы включить совместное использование устройств на виртуальной машине или изменить параметры по умолчанию, выполните следующие действия.

  1. Откройте дополнительные параметры

  1. Просмотрите локальные ресурсы

Общий доступ к хранилищу и USB-устройствам

По умолчанию виртуальные машины в режиме расширенного сеанса совместно используют принтеры, буфер обмена, смарт-карты и другие устройства безопасности, чтобы вы могли применять более безопасные средства входа в систему на виртуальной машине.

Для совместного использования других устройств, таких как USB-устройства или диска C:, выберите меню «Дополнительно…»:

Здесь можно выбрать устройства, которые будут совместно использоваться с виртуальной машиной. Особенно полезным будет общий системный диск (Windows C:).

Совместное использование звуковых устройств (динамиков и микрофона)

По умолчанию виртуальные машины в режиме расширенного сеанса передают звук на динамики компьютера. Виртуальная машина также использует звуковое устройство, выбранное на хост-компьютере.

Чтобы изменить эти параметры или включить сквозную передачу микрофона (для записи звука на виртуальной машине), выполните следующие действия.

Откройте меню «Параметры…» для настройки параметров удаленного звука

Теперь настройте параметры звука и микрофона

Поскольку виртуальная машина, скорее всего, выполняется локально, параметры «Воспроизвести на этом компьютере» и «Воспроизвести на удаленном компьютере» дают одни и те же результаты.

Гипервизор Hyper-V

Виртуальный гипервизор (Hyper-V) позволяет создать виртуальную машину для установки гостевой операционной системы. Используя виртуальную гостевую операционную систему, можно знакомиться с работой в новой операционной системе, тестировать настройки, экспериментировать, устанавливать незнакомые программы и т. д. Все эти действия никак не повлияют на работу и настройки реальной операционной системы, установленной на компьютере.

Гипервизор изначально создан для серверных операционных систем, поэтому работа в виртуальной машине Hyper-V имеет некоторые ограничения: отсутствует поддержка звуковых карт и записи CD/DVD дисков, в приложении имеются ограниченные, по сравнению с конкурентами, параметры визуальных настроек, нет возможности прямого копирования или вставки файлов между реальной и гостевой системами и т. д.

Для тестирования это не самое главное, поэтому более аскетические настройки Hyper-V, для некоторых пользователей будут более по душе, чем подобные настройки у более продвинутых конкурентов.

Имейте в виду, что при одновременной работе реальной (хостовой) и гостевой операционных систем, потребляются ресурсы одного компьютера, поэтому не стоит пробовать работу в виртуальной машине на слабом компьютере. Во время работы в виртуальной ОС, не используйте на реальном компьютере ресурсоемкие приложения для того, чтобы не тормозить работу компьютера.

В статье будет рассмотрена установка и настройка Hyper-V в операционной системе Windows 10. В Windows 8.1 или в Windows 8 настройки производятся подобным образом.

Enhanced Session

Recent versions of Hyper-V include a special feature, «Enhanced session». It provides the following useful options for Virtual Machine Connection sessions:

  • Display Configuration
  • Audio redirection
  • Printer redirection
  • Full clipboard support (improved over limited prior-generation clipboard support)
  • Smart Card support
  • USB Device redirection
  • Drive redirection
  • Redirection for supported Plug and Play devices

To use them, the guest operating system must have Remote Desktop Services enabled and run Windows Server 2012 R2, Windows Server 2016, Windows 8.1, or Windows 10. Also, your virtual machine must be of generation 2.

Note: See How to Enable and Use Hyper-V in Windows 10

To enable Hyper-V Enhanced Session in Windows 10, do the following.

  1. Open the Hyper-V Manager from the Start menu. Tip: See How to navigate apps by alphabet in Windows 10 Start menu.  It can be found under Windows Administrative Tools > Hyper — V manager.
  2. Click on your host name on the left.
  3. On the right, click on the link Hyper-V Settings…
  4. Click on the Enhanced Session Mode Policy item under Server in the left pane.
  5. On the right, turn on Allow enhanced session mode on the right.

You are done. Note: Turn off the option when you need to disable enhanced session mode.

Alternatively, you can use PowerShell.

Выводы статьи

Виртуальная машина Hyper-V от Microsoft встроена в редакции Pro и Enterprise в 64 битных операционных системах Windows 10, Windows 8.1, Windows 8. После установки и настройки гипервизора Hyper-V, создайте и установите виртуальную машину с гостевой операционной системой для тестирования программного обеспечения, которая не затрагивает основную операционную систему, установленную на компьютере.
