Как настроить несколько сетевых интерфейсов в ubuntu 18.04

Настройка DNS

За конфигурацию DNS отвечает утилита resolvconf, которая работает в паре с небольшим кеширующим DNS сервером dnsmasq. resolvconf позволяет осуществить настройку DNS на основе данных от разных подсистем.

Одним из следствий этого полезного нововведения (переход на эту схему произошел в Ubuntu начиная с версии 12.04) является то, что теперь файл /etc/resolv.conf генерируется автоматически, а не индивидуально каждой программой, которая хочет его изменить (порой перезаписывая правки сделанные ранее). Автоматическая генерация /etc/resolv.conf означает, что внесенные «руками» изменения в него будут потеряны.

Автоматически формируемый /etc/resolv.conf содержит ссылку на DNS сервер на локальном интерфейсе (127.0.1.1), а там (на 53 порту) и сидит сервис dnsmasq, который отвечает за разрешение символьных имен в IP адреса. Нужно отметить, что этот порт (53) открыт в режиме LISTEN, но т.к. это локальный интерфейс, то из внешней сети этот порт не доступен.

Информацию о DNS для статических интерфейсов теперь надо вносить в /etc/network/interfaces в параметры dns-nameservers, dns-search и dns-domain (которые соответствуют параметрам nameserver, search и domain в /etc/resolv.conf)

Обратите внимание — в /etc/resolv.conf, при записи нескольких серверов используется несколько ключей nameserver, а в /etc/network/interfaces все адреса DNS серверов записывались в одну строчку после ключа dns-nameservers, разделенные пробелами.

В итоге описание статического интерфейса в /etc/network/interfaces должно выглядеть примерно так:

iface eth0 inet static
address 192.168.0.1
netmask 255.255.255.0
gateway 192.168.0.254
dns-nameservers 8.8.8.8 192.168.0.254
auto eth0

Ubuntu до версии 12.04

В более старых версиях ubuntu, когда есть необходимость указать статические адреса DNS серверов (если они не выдаются автоматически) выполните:

$ sudo gedit /etc/resolv.conf

и впишите туда адреса DNS серверов (отдельные записи для каждого сервера):

nameserver 192.168.0.100
nameserver 192.168.0.200

Где 192.168.0.100 и 192.168.0.200 — адреса DNS серверов. Если нужно добавить больше адресов — каждый адрес нужно начинать с новой строки и с фразы

Настройка параметров для правильной работы сетевого адаптера

Параметры используемых пользователем сетевых адаптеров хранятся в файле, расположенном по указанному адресу: /etc/network/interfaces. Зайдите в него через любой редактор:

mcedit /etc/network/interfaces

Если DHCP в виртуальной сети включен, впишите в этот файл строки:

auto <имя_интерфейса>
iface <имя_интерфейса> inet dhcp

Для наглядного примера это выглядит следующим образом:

auto ens224
iface ens224 inet dhcp

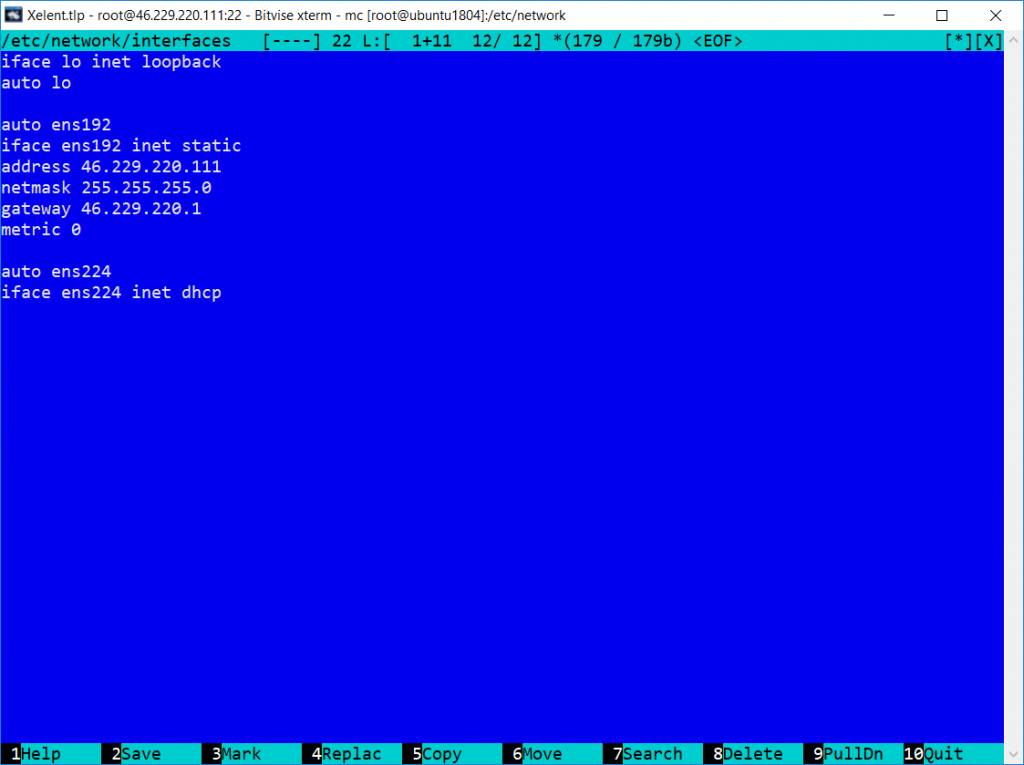

Рис. 5. Конфигурация для DHCP

Если DHCP не включают, тогда в конфигурация необходимо будет добавить:

auto <имя_интерфейса>
iface <имя_интерфейса> inet static
address <локальный_ip-адрес>
gateway <адрес_шлюза>
netmask <маска_подсети>

Для примера это выглядит так:

auto ens224
iface ens224 inet static
address 10.0.0.2
gateway 10.0.0.1
netmask 255.255.255.0

Сохраните внесенные ранее изменения и введите далее:

ifup <имя_интерфейса>

В нашем конкретном варианте команда будет такой:

ifup ens224

При использовании DHCP вы увидите, какой IP-адрес будет присвоен интерфейсу (при ручной настройке вы его и так знаете). Также введите команду ifconfig -a, чтобы убедиться, что сетевой адаптер активен. Мы адаптеру присвоили такой IP-адрес10.0.0.3.

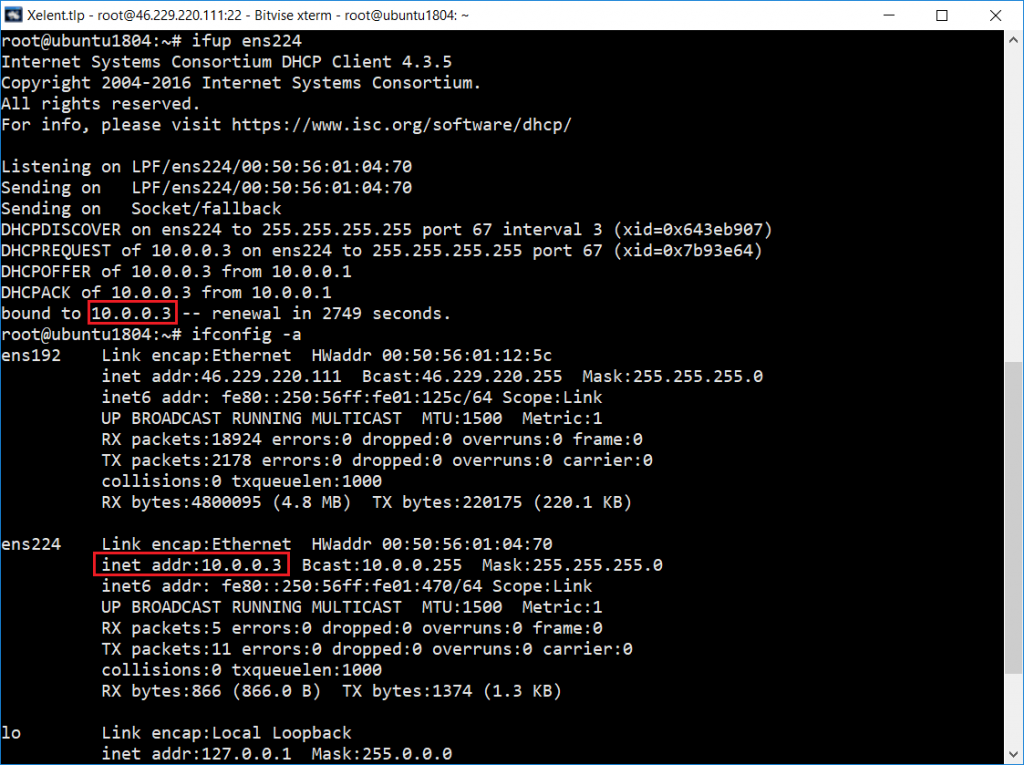

Рис. 6. Сетевой адаптер настроен

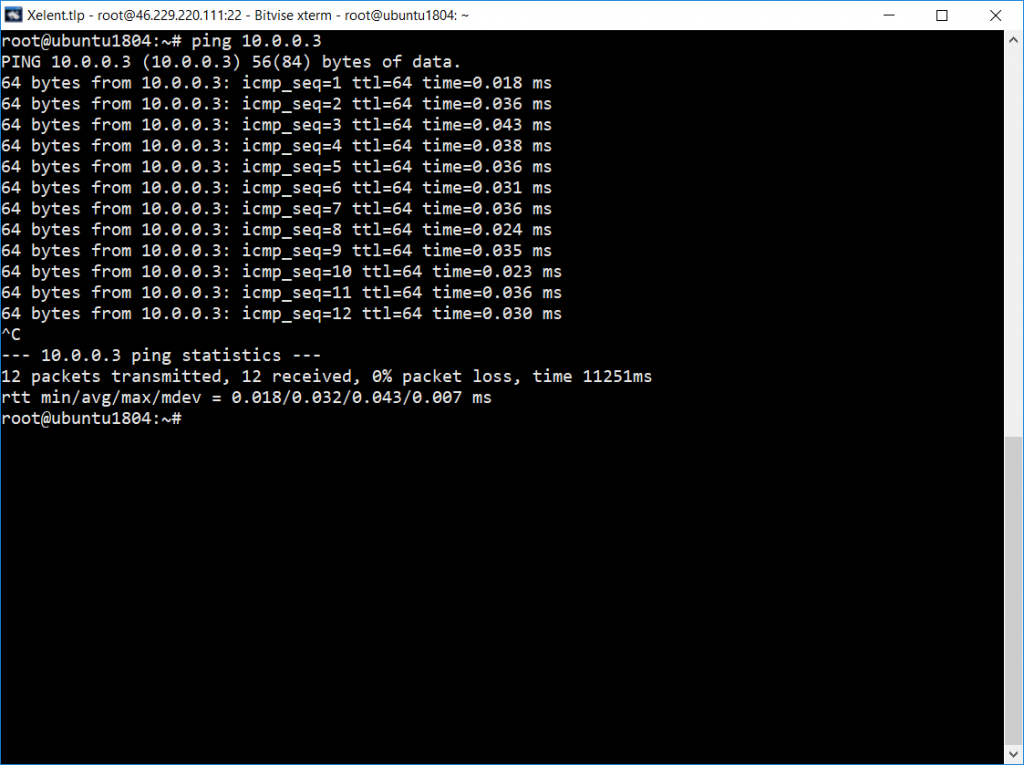

Для самоуспокоения можно еще пропинговать полученный IP-адрес (рис. 7).

Рис. 7. Пингуем IP-адрес

На этом настройка сетевого адаптера Ubuntu завершена.

Популярные услуги

Отключение автонастройки Netplan

При создании сервера Ubuntu 18.04 в Serverspace или добавлении к нему новых сетевых интерфейсов из панели управления происходит автоматическая настройка параметров подключений. Кроме того, во время перезагрузки системы файл конфигурации Netplan тоже перезаписывается актуальными параметрами. Поэтому любые его изменения, сделанный в ручном режиме, будут потеряны. Чтобы этого избежать, можно отключить данную функцию. Для начала убедитесь, что Вы добавили необходимое количество сетевых адаптеров к серверу, а затем создайте файл:
Со следующим содержимым:
После сохранения файла функция автоматической настройки сетевых интерфейсов будет отключена.

Настройка проводной сети

Настройка IP-адреса, шлюза по умолчанию, маски подсети

Отредактируйте файл конфигурации , например так:

$ sudo nano /etc/network/interfaces

И допишите в него:

Для статического IP:

iface eth0 inet static
address 192.168.0.1
netmask 255.255.255.0
gateway 192.168.0.254
dns-nameservers 192.168.0.254 8.8.8.8
auto eth0

Где:

• — указывает что IP адрес (address) нашей сетевой карты 192.168.0.1;
• — указывает что наша маска подсети (netmask) имеет значение 255.255.255.0;
• — адрес шлюза () по умолчанию 192.168.0.254;
• — адреса DNS серверов (о ниж мы расскажем позже)
• — указывет системе что интерфейс необходимо включать автоматически при загрузке системы с вышеуказанными параметрами.

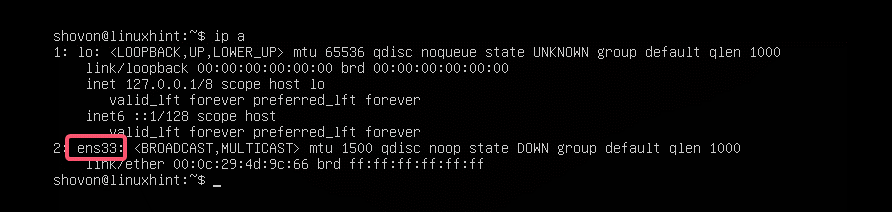

eth0 — имя подключаемого своего интерфейса. Список интерфейсов можно посмотреть набрав:

$ ip addr

В итоге файл должен выглядеть примерно так:

(для одного проводного соединения со статическим IP)

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

# The loopback network interface
auto lo
iface lo inet loopback

# Моя проводная сеть.
iface eth0 inet static
address 192.168.0.1
netmask 255.255.255.0
gateway 192.168.0.254
dns-nameservers 192.168.0.254 8.8.8.8
auto eth0

Сохраните файл и закройте редактор. В данном примере (редактор nano) — нажмите Ctrl+X, затем Y, убедитесь, что «Имя файла для записи» — /etc/network/interfaces и нажмите Enter.

Пример конфигурации для динамического IP:

iface eth0 inet dhcp
auto eth0

Временная настройка IP-адреса и маски подсети

При необходимости задать пробные настройки, выполните:

$ sudo ip addr add 192.168.0.1/24 dev eth0

Где 192.168.0.1 — наш IP-адрес, /24 — число бит в префиксной части адреса (соответствует маске подсети 255.255.255.0). eth0 — подключаемый сетевой интерфейс.

Данные настройки пропадут после перезагрузки системы и не повлияют на файл

Редактируем файл /etc/network/interfaces

Теперь приступим к редактированю файла настройки сетевых интерфейсов. Вот эти настройки и будут долговременными :), пока мы их не поменяем в файле снова.

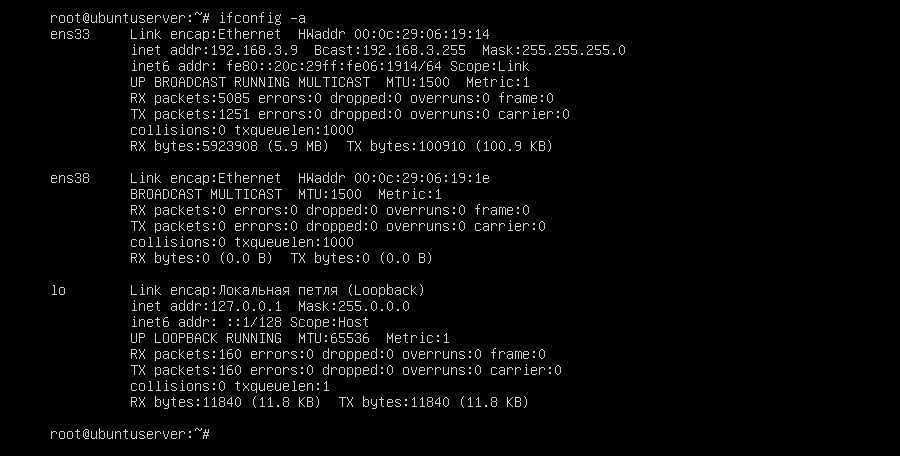

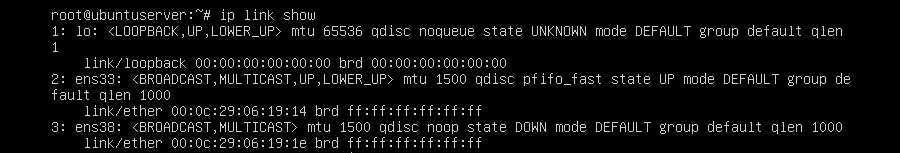

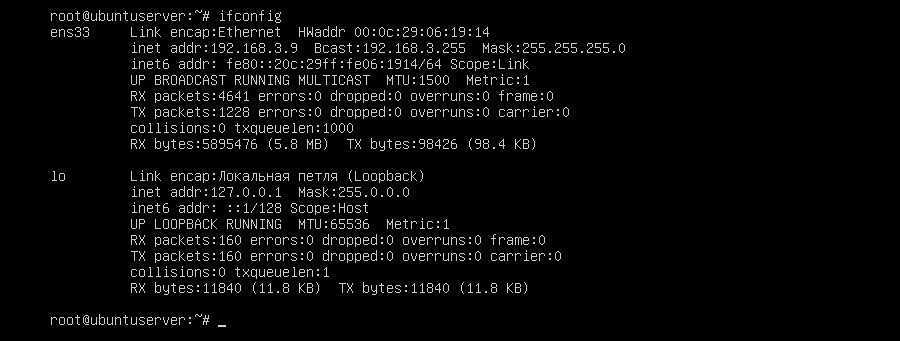

Набираем команду Видим список всех (активных и неактивных) сетевых устройств, которые именуются как eth0, eth1, eth2 и т.д.

На скриншоте вы видите три устройства:

еth0 — первая сетевая карта.

lo — локальная петля.

Локальная сеть подключена к сетевой карте eth0.

Почти вся информация о настройках сети и методах ее активации, хранится в файле /etc/network/interfaces, именно с ним мы и будем работать, используя редактор.

Открываем файл:

auto lo — говорит о том, что интерфейс lo поднимается автоматически при загрузке системы.

Добавьте в файл строки:

auto eth0 — сетевая карта eth0 поднимается автоматически во время загрузки системы.

iface eth0 inet static — указывает, что интерфейс (iface) сетевой карты (eth0) находится в диапазоне адресов ipv4 (inet) со статическим ip (static).

address 192.168.1.254 — статический ip адрес, тут пишем свой ip-адрес.

netmask — стандартная маска сети.

gateway — ip-адрес основного шлюза.

Редактирование закончено. Сохраняем и закрываем файл.

Запросите у вашего провайдера услуг Интернет (Internet Service Provider, ISP) адреса основного и вспомогательного серверов DNS и опишите их в файле /etc/resolv.conf.
На примере я укажу адрес DNS-сервер своего провайдера, вы должны ввести свои данные.
Откройте файл для редактирования:

Вставьте свои данные:

Сохраните и закройте файл.

Для настройки DHCP и получения сетевых параметров автоматически, нужно добавить две строчки (пусть у меня так поднимется карта eth1).

Откройте файл:

Вставьте строчки следующего содержания:

Ваш файл будет выглядеть так:

Если по каким-либо причинам вы хотите чтобы при загрузке у сетевой карты eth0 был другой mac-адрес, для этого нужно дописать строчку hwaddress ether 00:00:00:00:00:01:

Test/Demo Plan

• Testing should be ongoing to make sure there are no regressions. Expect feedback at any step of the migration. This is achieved with autopkgtests in netplan: all new features should include integration tests that exercise them, and can identify regressions caused by other changes or changes to the underlying renderer tools.
• Spin up instances of all supported clouds to make sure they work in a world without ifupdown, using netplan instead.
• Validate that on installs of server and with «alternate» desktop images, netplan config is written to the installed system by debian-installer.
• Test common network designs in place (install a system, configure netplan to the desired design, reboot, and validate that the configuration comes up as expected):
  • Bridged devices: have the system come up on two separate interfaces on separate networks, bridge them together and apply the right IP addresses and routing.
  • Bonded devices: bring up system with two bonded devices, ensure that both are correctly added to the virtual bond, system boots correctly and without delay.
  • DHCP interface: a system can be brought up and installed with DHCP from d-i and will correctly come up and use the configuration supplied from the installer.
  • Static IP: a system can be brought up and installed with a static IP address from d-i and will correctly come up and use the configuration supplied from the installer.
  • MaaS installs: system can be brought up with a configuration from MaaS and the configuration supplied will be used by the system as boot.

Настройка статического IP-адреса с помощью DHCP

Самый простой и рекомендуемый способ назначить статический IP-адрес устройству в вашей локальной сети — настроить статический DHCP на вашем маршрутизаторе. Статическое резервирование DHCP или DHCP — это функция, присутствующая на большинстве маршрутизаторов, которая заставляет DHCP-сервер автоматически назначать один и тот же IP-адрес конкретному сетевому устройству каждый раз, когда устройство запрашивает адрес у DHCP-сервера. Это работает путем назначения статического IP-адреса уникальному MAC-адресу устройства.

Действия по настройке резервирования DHCP варьируются от маршрутизатора к маршрутизатору. Для получения дополнительной информации обратитесь к документации поставщика.

Настройка маршрутов на основе политик

В основе маршрутизации на основе политик лежат таблицы. Для каждой таблицы настраиваются свои маршруты и политики. Проверим наличие в системе пакета iproute2. Если его нет, произведите его установку.

Откройте файл с таблицами маршрутизации

И добавьте в его конец количество таблиц, соответствующее количеству настраиваемых интерфейсов:

Формат записи: приоритет (число) пробел название таблицы (число).
Теперь откройте файл Netplan с настройками сетевых интерфейсов. Он расположен по пути /etc/netplan/ и имеет расширение .yaml. В моём случае путь такой:

Каждый интерфейс имеет в данном файле блок настроек. В конец данного блока мы и будем добавлять настройки политик и правил маршрутизации для интерфейса

В данном файле важно соблюсти количество пробелов перед каждым параметром и значением, а также не использовать табуляции вместо пробелов. Ориентируйтесь на отступы в уже имеющихся записях и добавляйте по аналогии

Для каждого сетевого интерфейса добавляем блоки routes и routing-policy. Итоговая запись для 1 интерфейса будет выглядеть так:

network:
    version: 2
    ethernets:
        enp0s5:
            addresses:
            - 78.89.90.12/24
            gateway4: 78.89.90.1
            match:
                macaddress: 54:43:32:21:10:09
            mtu: 1500
            nameservers:
                addresses:
                - 8.8.8.8
                - 1.1.1.1
                - 8.8.4.4
                search: []
            set-name: enp0s5
            routes:
                - to: 0.0.0.0/0
                  via: 78.89.90.1
                  table: 700
            routing-policy:
                - from: 78.89.90.12
                  table: 700
                  priority: 300

Для других интерфейсов запись будет аналогична, начиная с имени интерфейса (enp0s5), но у других должен отсутствовать параметр gateway4, т.к. шлюз по умолчанию должен быть один. Настройки routes и routing-policy:

• to — адрес назначения пакета. Для наших целей — любой (0.0.0.0/0)
• via — адрес шлюза для данного интерфейса
• table — имя таблицы маршрутизации. Должны быть указаны одинаковые значения в routes и routing-policy для одного интерфейса, но быть различными от интерфейса к интерфейсу. Данные таблицы мы создали в файле rt_tables
• from — адрес источника пакета. Для целей данного руководства — это IP адрес интерфейса
• priority — обязательное числовое значение

После внесения настроек и сохранения файла проверим конфигурацию на ошибки:

Подобный вывод укажет на ошибку при их наличии (в данном случае пропущен пробел):

/etc/netplan/50-cloud-init.yaml:23:12: Invalid YAML: inconsistent indentation:
           routes:
           ^

Если конфиг составлен верно, то вывод будет отсутствовать. Это значит, что пора применить изменения:

После применения изменений настроенные таким образом сетевые интерфейсы станут доступны извне по своим публичным IP адресам.

191028
Санкт-Петербург
Литейный пр., д. 26, Лит. А

+7 (812) 403-06-99

700
300

ООО «ИТГЛОБАЛКОМ ЛАБС»

700
300

Основы использования Netplan

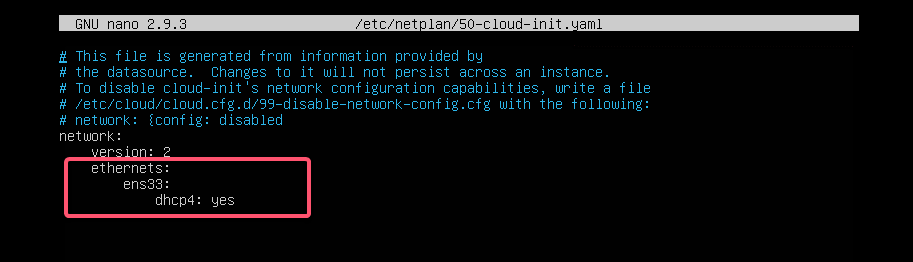

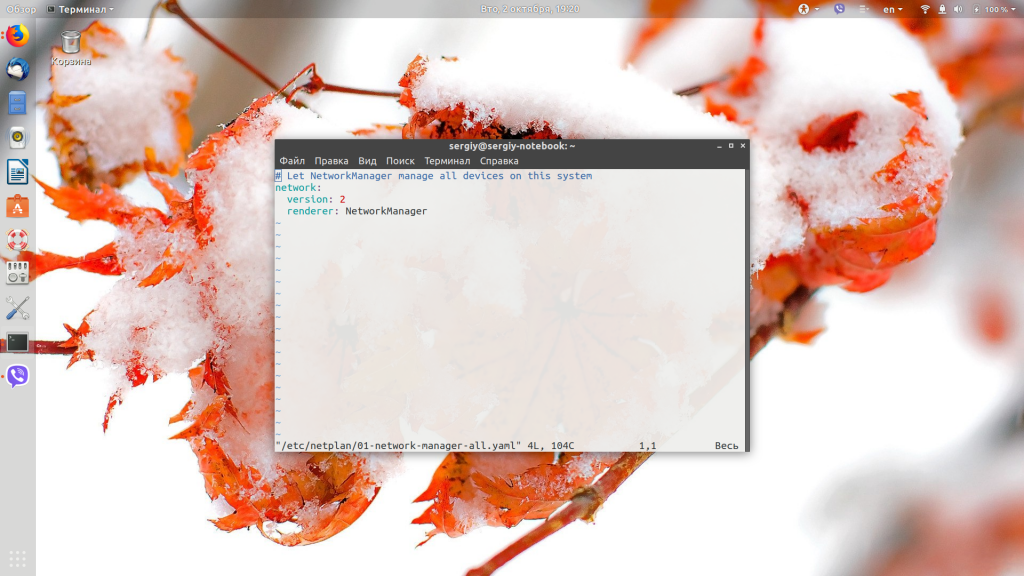

Все конфигурационные файлы Netplan находятся в папке /etc/netplan/. Во время запуска службы, она преобразовывает свою конфигурацию в конфигурацию той службы, которая будет управлять сетью и помещает её в каталог /run/. По умолчанию в Ubuntu есть только один конфигурационный файл со следующим содержимым:

Это означает, что управление всей сетью передаётся утилите NetworkManager. Чтобы разобраться, что это означает, давайте рассмотрим синтаксис конфигурационного файла.

1. Синтаксис конфигурации Netplan

Новичкам синтаксис конфигурационного файла Netplan может показаться запутанным, но разобраться в нём вполне можно. Он чем-то напоминает JSON, но не имеет таких жёстких ограничений:

поле0  поле1 значение  поле2    — элемент1    — элемент2    — элемент3

Имя поля и его значение разделяется двоеточием. В качестве значения поля можно передавать не только текстовое или числовое значение, но и другое поле, несколько полей или список значений. При передаче списка каждый новый элемент списка должен начинаться с дефиса. Табуляции использовать нельзя. Отступы используются для указания структуры. Например, из примера видно, что поле1 и поле2 относятся к полю0. Это всё, что касается общего синтаксиса, теперь про Netplan:

network  version 2  renderer программа_бэкенд  вид_интерфейса    имя_интерфейса       параметр значение

Первые две строчки конфигурации стандартны. Первая указывает, что мы будем иметь дело с сетью, а вторая указывает версию стандарта конфигурации, которая будет использоваться. Их лучше не трогать.

• renderer — указывает программу, для которой будут преобразоваться ваши настройки. На данный момент поддерживаются только network-manager и systemd-networkd;
• вид_интерфейса — вид сетевых интерфейсов, которые вы будете настраивать в этой секции. Они делятся на физические: ethernets (проводные), wifis (беспроводные) и виртуальные: vlans , bonds, bridges.
• имя_интерфейса — имя сетевого интерфейса в системе, например enp3s0 или eth0;
• параметры — настройки, с помощью которых указывается, как нужно подключаться к сети.

2. Параметры Netplan

Мы разобрались с основным синтаксисом, далее разберём команды, с помощью которых мы будем настраивать сеть:

• renderer — программа для обработки конфигурации;
• dhcp4 — получение IPv4 адреса по DHCP;
• dhcp6 — получение IPv6 адреса по DHCP;
• dhcp-identifier — если передать значение «mac», то будет использоваться MAC-адрес в качестве идентификатора DHCP;
• addresses — добавляет статические адреса к интерфейсу, можно несколько;
• gateway4 — указывает шлюз IPv4;
• gateway6 — указывает шлюз IPv6;
• nameservers — указывает DNS-серверы;
• macaddress — устанавливает новый MAC-адрес;
• routes — позволяет настроить маршруты таблицы маршрутизации;
• routing-policy — дополнительная настройка маршрутов, для IP или подсети;
• access-points — список точек доступа для Wi-Fi;
• password — пароль для точки доступа Wi-Fi;
• mode — режим работы сетевой карты Wi-Fi.

3. Команды Netplan

Синтаксис самой команды netplan очень прост:

netplan опции команда

В качестве команды можно передать одну из команд:

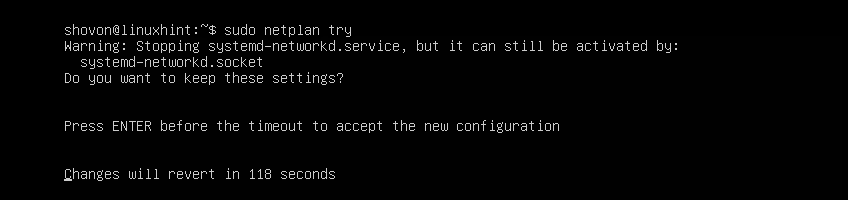

• try — попробовать применить конфигурацию с возможностью отмены;
• apply — применить конфигурацию;
• generate — проверка текущей конфигурации и запись на диск;
• config — записать текущую конфигурацию сети в YAML.

Настроить DHCP-клиент через среду рабочего стола Ubuntu

Вы также можете использовать другую виртуальную машину с Ubuntu 20.04 Desktop в качестве DHCP-клиента. В Ubuntu метод конфигурации по умолчанию установлен как DHCP. Если он не берет IP-директор от DHCP-сервера, измените настройку IPV4 в вашей сети. Нажмите, перейдите в «Настройки» и перейдите в настройки проводной или беспроводной сети. В вашей системе должно появиться следующее окно:

Установите всю конфигурацию IPV4, как показано на скриншоте выше.

Теперь отобразите сведения о сети, щелкнув вкладку «Подробности» следующим образом:

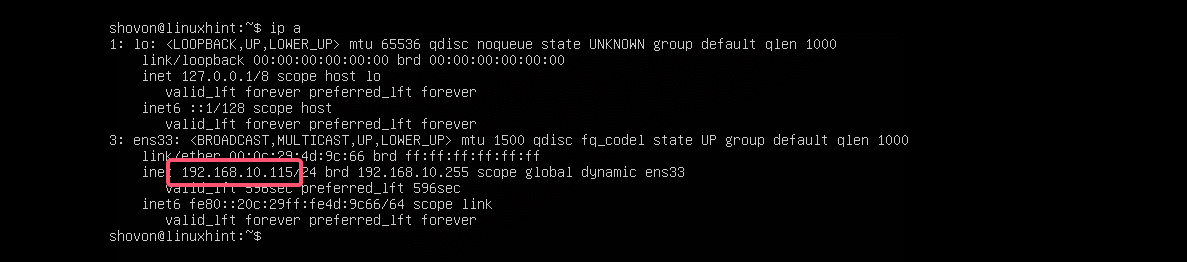

Проверьте конфигурацию, выполнив следующую команду:

Вы увидите, что IP-адрес назначен сетевому интерфейсу.

Вы также можете использовать хост-компьютер в своей системе в качестве DHCP-клиента. Однако, чтобы получить IP-адрес, не перезагружайте хост-компьютер, потому что в этом случае Virtualbox будет отключен, поэтому в системе не будет запущен DHCP.

Важно отметить, что если вы используете мобильные устройства или хост-машины в качестве DHCP-клиента, скорее всего, они уже подключены к этой сети. Однако они будут запрашивать у DHCP-сервера тот же IP-адрес, который был выделен ранее

Однако, если IP-адрес не попадает в указанный вами диапазон, тогда маршрутизатору будет отправлен запрос.

Временное назначение ip адреса.

Честно говоря я не знаю для чего может пригодиться временное назначение сетевых настроек. Разве что допустим у вас какой-нибудь сервер который предназначен только для вашей локальной сети и вы вдруг решили быстренько обновить ПО через интернет на этом сервере, чтобы не ходить к шлюзу не раздавать интернет на нужный IP адрес итд.  Вы можете обойтись парой команд.

Например, мы знаем что на 192.168.3.109 точно есть доступ в интернет, назначаем этот IP адрес нашему интерфейсу, так же нужно указать маску сети(Рис.11):

ifconfig ens33 192.168.3.109 netmask 255.255.255.0

или командой с короткой записью маски сети.

ifconfig ens33 192.168.3.109/24

Рис.11 — Указание временных настроек для сетевого интерфейса.

Интернет может  не появиться, так как не указан шлюз по умолчанию. Прописываем его и пингуем гугловкие восьмёрки.(Рис.12)

route add default gw 192.168.3.1 ens33

ping 8.8.8.8

Рис.12 — Указываем шлюз по умолчанию. Проверяем ping.

Правильно ли мы прописали наш шлюз по умолчанию можно посмотреть в таблице маршрутизации. Она выводится с помощью команды «route -n», Шлюз по умолчанию будет обозначен флагом UG.(Рис.13)

route -n

Рис.13 — Вывод таблицы маршрутизации.

На этом временная настройка закончена, помните что после перезагрузки сервера  или отдельно службы networking, все временные настройки исчезнут.

У меня всё!

Поделиться публикацией

Была ли вам полезна статья? Есть возможность

поддержать проект.

Как настроить сеть Netplan в Ubuntu

Сначала необходимо посмотреть, как называются сетевые интерфейсы в вашей системе. Для этого можно просто изучить содержимое папки /sys/class/net:

У меня есть только Wi-Fi-карта — wlp, у вас же может быть ещё и проводной интерфейс enp. Или устройства могут называться по старому — wlan и eth. Всё зависит от системы.

1. Настройка динамического IP в Netplan

Для настройки динамического IP- адреса для интерфейса enp3s0 создадим новый конфигурационный файл 02-networkd.yaml. Самая простая настройка Netplan для получения IP по DHCP будет выглядеть вот так:

В качестве программы для обработки конфигурации мы используем Networkd, далее мы указываем наш сетевой интерфейс и включаем получение IPv4 адреса по DHCP. Все остальные параметры тоже подтянутся по DHCP. Или мы можем вручную настроить DNS для этого интерфейса:

Теперь осталось проверить эту конфигурацию. Для этого выполните:

Если ошибок нет, программа ничего не выведет и запишет вашу конфигурацию на диск. Если есть ошибки, утилита о них сообщит.

2. Настройка статического IP в Netplan

Статический IP-адрес в Netplan настроить немного сложнее. Поскольку здесь нам нужно будет задать не только непосредственно сам адрес, но и кучу других параметров, которые система раньше получала по DHCP. Нам надо указать шлюз для доступа в интернет и DNS-серверы. Модифицируем тот же конфигурационный файл:

Рассмотрим подробнее, что за что отвечает в этом конфигурационном файле.

• dhcp4 — отключаем получение IP адреса по DHCP;
• addresses — параметр ожидает список IP-адресов, которые нужно присвоить нашей сетевой карте, у нас только один адрес, однако, передавать его надо тоже в формате списка, иначе будет ошибка. В конце адреса указывается префикс маски — /24, который отвечает маске сети 255.255.255.0. Вы можете указать и другую маску, но только с помощью префикса, отдельного параметра для этого нет.
• gateway4 — задаёт адрес роутера, через который наш компьютер сможет получить доступ в интернет;

Остальное вы знаете. Списки можно оформлять не только с помощью черточек, для каждого пункта с новой строки, но и с помощью квадратных скобок, тогда элементы записываются в одну строку через запятую.

3. Настройка Wi-Fi через Netplan на Ubuntu

Кроме проводного подключения, система конфигурации Netplan умеет управлять подключением к Wi-Fi. Это отличная новость, учитывая, насколько сложно всё это раньше настраивалось, если не было NetworkManager. Правда, для работы Wi-Fi через Networkd надо, чтобы в системе был установлен пакет wpasupplicant. Например, у нас есть точка доступа AccessPoint с паролем 12345678? и мы хотим к ней подключаться. Тогда настройка Netplan Ubuntu будет выглядеть так:

Здесь мы указываем, что надо получить IP и другие параметры по DHCP, устанавливаем DNS-сервер вручную, хотя это не обязательно, а затем добавляем точку доступа и пароль к ней.

4. Применение конфигурации netplan

Естественно, что после смены настроек в конфигурационном файле ничего не меняется. Сначала нужно проверить конфигурационный файл на ошибки и создать файлы конфигурации программы-обработчика. Для этого выполните:

Если вы хотите видеть более подробную информацию, используйте опцию —debug:

Если есть ошибки, их надо исправить, если нет, применяем конфигурацию с помощью команды:

Если вы меняли программу-обработчик, например с NetworkManager на networkd, то надо ещё перезапустить компьютер. После этого сеть будет работать на новой конфигурации.

Пример конфигурации

Пример, который показывает большинство доступных функций:

network:
 version: 2
 # if specified, can only realistically have that value, as networkd cannot
 # render wifi/3G.
 renderer: NetworkManager
 ethernets:
  # opaque ID for physical interfaces, only referred to by other stanzas
  wlp3s0:
    match:
     macaddress: 00:11:22:33:44:55
    wakeonlan: true
    dhcp4: true
    addresses:
     - 192.168.14.2/24
     - 192.168.14.3/24
     - "2001:1::1/64"
    gateway4: 192.168.14.1
    gateway6: "2001:1::2"
    nameservers:
     search:
     addresses:
    routes:
     - to: 0.0.0.0/0
      via: 11.0.0.1
      table: 70
      on-link: true
      metric: 3
    routing-policy:
     - to: 10.0.0.0/8
      from: 192.168.14.2/24
      table: 70
      priority: 100
     - to: 20.0.0.0/8
      from: 192.168.14.3/24
      table: 70
      priority: 50
    # only networkd can render on-link routes and routing policies
    renderer: networkd
   lom:
     match:
      driver: ixgbe
     # you are responsible for setting tight enough match rules
     # that only match one device if you use set-name
     set-name: lom1
     dhcp6: true
   switchports:
     # all cards on second PCI bus unconfigured by
     # themselves, will be added to br0 below
     # note: globbing is not supported by NetworkManager
     match:
      name: enp2*
     mtu: 1280
 wifis:
   all-wlans:
     # useful on a system where you know there is
     # only ever going to be one device
     match: {}
     access-points:
      "Joe's home":
       # mode defaults to "infrastructure" (client)
       password: "s3kr1t"
   # this creates an AP on wlp1s0 using hostapd
   # no match rules, thus the ID is the interface name
   wlp1s0:
    access-points:
     "guest":
      mode: ap
      # no WPA config implies default of open
 bridges:
  # the key name is the name for virtual (created) interfaces
  # no match: and set-name: allowed
  br0:
   # IDs of the components; switchports expands into multiple interfaces
   interfaces:
   dhcp4: true

Configuring Network Interface via DHCP with Netplan:

In this section, I will show you how to configure a network interface via DHCP on Ubuntu with Netplan.

First, find the network interface name that you want to configure with the following command:

$ ip a

As you can see, I have one network interface card (NIC) installed on my Ubuntu 18.04 LTS machine named ens33. It does not have any IP address configured right now. So, let’s use Netplan to configure it via DHCP.

To configure the network interface ens33 via DHCP using Netplan, open the default Netplan configuration file on Ubuntu 18.04 LTS /etc/netplan/50-cloud-init.yaml with the following command:

$ sudo nano etcnetplan50-cloud-init.yaml

You should see the following window.

Now add the following lines in the network section.

ethernets:
ens33:
dhcp4: yes

Here, dhcp4: yes means, use DHCP for IPv4 protocol to configure the network interface ens33.

NOTE: The indentations are really useful. Make sure you indent each line correctly. It will make the syntax clearer and more comfortable to the eye.

Finally, the configuration file should look something like this.

Now, press <Ctrl> + x, then press y, and followed by <Enter> to save the file.

The good thing about Netplan is that before you apply the changes, you can make sure the configuration file has no typos or any other mistakes with the following command:

$ sudo netplan try

Now press <Enter>.

If everything is alright, you should see the Configuration accepted message as marked in the screenshot below.

If there’s any problem with the configuration file, you will see appropriate error messages here.

This feature will surely help you avoid complex hard to track future problems with Netplan configuration files.

Finally, apply the changes permanently using Netplan with the following command:

$ sudo netplan apply

As you can see, the network interface ens33 is configured via DHCP.

Просмотр сетевых интерфейсов.

Для начала проясним: Есть два состояния сетевой карты UP(задействована) и DOWN(не задействована).

Первым делом стоит посмотреть видна ли наша сетевая карта, смотреть будем командой ifconfig.(Рис.1) Вывод команды показывает только интерфейсы UP.

ifconfig

Рис.1 — Результат ввода команды Ifconfig.

И так что же мы видим:

• ens33 — наша сетевая карта, с IP адресом 192.168.3.9.
• lo — локальная петля, она у всех присутствует по умолчанию.

В дальнейшем я буду показывать примеры настройки на интерфейсе «ens33».

Но у вас может быть не так, к примеру отобразится только интерфейс «lo», тогда нам пригодится команда ifconfig -a.

Команда ifconfig -a покажет нам все интерфейсы и UP и DOWN. Вводим и видим что у нас есть не настроенный сетевой интерфейс «ens38».(Рис.2)

ifconfig -a

Рис.2 — Результат ввода команды Ifconfig -a.

Альтернативой команде ifconfig -a могут послужить две другие команды:

ip link show

ip link show покажет вам даже состояние интерфейса «state UP mode» и «state DOWN mode».(Рис.3)

Рис.3 — Результат ввода команды ip link show.

lshw -C network | grep name

lshw -C network | grep name — покажет вам имена всех интерфейсов исключая «lo».(Рис.4)

Рис.4 — Результат ввода команды lshw -C network | grep name.

Для того чтобы включить интерфейс используется команда ifup с указанием интерфейса ens38,

ifup ens38

а, чтобы выключить ifdown.

ifdown ens38

Краткое описание руководства

В данном руководстве объясняется, как подключить компьютер к сети при помощи конфигурационных файлов и консольных утилит. Основная цель — рассказать о различных способах подключения к интернету без использования GUI (графического интерфейса). Руководство не затрагивает таких тем, как настройка сетевых фильтров или, например, собственных точек доступа Wi-Fi. Подразумевается, что существует некий, предоставленный провайдером, способ подключения к интернету, для использования которого и необходимо выполнить приведенные ниже действия.

В руководстве приведены примеры редактирования конфигурационных файлов с помощью текстовых редакторов «nano» и «gedit»

Обратите внимание на то, что первый редактор запускается в терминале и может быть использован как при запуске Ubuntu с графическим интерфейсом, так и без него, а «gedit» можно использовать только при включенной графической среде
