Какая разница между vmware vsphere, esxi и vcenter

Установка сервера Vmware ESXi

Хотите узнать, как установить Vmware ESXi? В этом уроке мы расскажем вам все шаги, необходимые для загрузки и установки сервера Vmware ESXi с использованием исходного ISO-файла.

Этот учебник был протестирован на Vmware ESXi 6.5

Этот учебник был протестирован на Vmware ESXi 6.7

Vmware ESXi Playlist:

На этой странице мы предлагаем быстрый доступ к списку видеороликов, связанных с Vmware ESXi.

Playlist

Не забудьте подписаться на наш канал YouTube, названный FKIT.

На этой странице мы предлагаем быстрый доступ к списку руководств, связанных с Vmware Esxi.

Учебник — Vmware ESXi Скачать

Доступ к Vmware Загрузить портал

Для загрузки установочного образа Vmware ESXi вам необходимо создать учетную запись Vmware Free.

На портале загрузки Vmware вам нужно будет найти последнюю версию Vmware ESXi.

Выберите программное обеспечение Vmware ESXi и нажмите кнопку «Загрузить».

В нашем примере мы загрузили установочный образ Vmware ESXi 6.7.

Имя установочного файла было VMware-VMvisor-Installer-6.7.0-8169922.x86_64.iso.

Учебное пособие — Установка Vmware ESXi

Выполните загрузку компьютера с помощью установочного носителя Vmware ESXi.

На экране приветствия нажмите «Ввод», чтобы запустить процесс установки Vmware ESXi 6.7.

Нажмите F11, чтобы принять лицензионное соглашение с конечным пользователем.

Выберите диск, на котором должен быть установлен Vmware ESXi.

Выберите желаемую раскладку клавиатуры Vmware.

Введите желаемый пароль пользователя Vmware.

Нажмите F11, чтобы начать установку.

Система начнет установку Vmware ESXi 6.7.

Извлеките установочный носитель и нажмите «Ввод», чтобы перезагрузить компьютер.

Сервер отключится и перезагрузится.

Для завершения процесса потребуется короткое время.

После перезагрузки будет представлен экран консоли Vmware.

Нажмите F2, чтобы открыть меню Vmware Console и настроить установку.

Вам необходимо будет ввести данные входа пользователя Root.

Будет отображено меню настройки Vmware System.

Выберите опцию Configure Management network.

Если у вас более одного сетевого интерфейса, перейдите в меню Network Adapters.

Выберите сетевой интерфейс, который должен действовать как интерфейс управления.

Чтобы настроить IP-адрес интерфейса управления, выберите параметр конфигурации IPV4.

Введите желаемый IP-адрес, маску сети и адрес шлюза.

В нашем примере сервер Vmware был настроен на использование IP-адреса 192.168.1.70.

После завершения настройки IP-адреса вы можете получить доступ к веб-интерфейсу Vmware.

Откройте программное обеспечение браузера, введите IP-адрес вашего сервера Vmware ESXi и получите доступ к веб-интерфейсу.

На экране приглашения введите регистрационную информацию администратора.

После успешного входа в систему появится панель управления Vmware.

Поздравляем! Вы успешно установили Vmware ESXi 6.7.

2018-11-26T15:40:00-02:00

Наборы лицензий VMware vSphere для старта

Если это ваша первая покупка лицензий VMware для серверной виртуализации, то можно не разбираться сколько стоят отдельные лицензии, т.к. все равно они получатся дороже, чем стартовые наборы.

Любой из наборов рассчитан на 1-3 сервера, по два процессора в каждом. Сейчас уже есть процессоры содержащие по 18 ядер, поэтому изначально рассчитанные на малый бизнес, эти наборы могут потянуть очень большую инфраструктуру. Выделенные синим цветом Essentials Kit наборы обладают минимальным функционалом и такой же стоимостью, но из опыта я знаю, что базовые возможности самые востребованные. Иногда компании покупают самые дорогие Enterprise Plus лицензии, но пользуются только базовыми возможностями.

Замена оборудования

Изменить MAC-адрес

В случае замены оборудования (например), особенно материнской платы, следует отметить, что хост ESXi сохраняет свой исходный MAC-адрес. Это приводит к проблемам, поскольку коммутатор не будет автоматически пересылать на сервер правильный новый основной IP-адрес, поскольку транслируемый MAC-адрес неверен. MAC-адрес необходимо сбросить через оболочку ESXi. Для этого есть несколько подходов, перечисленных в следующей статье базы знаний VMWare . Наиболее элегантное решение — когда хост ESXi автоматически распознает новый MAC-адрес при смене платформы и использует его. Для этого можно использовать следующую команду:

Либо выполните эту команду до смены платформы, либо, если изменение уже произошло, есть два варианта:

Закажите консоль KVM Console и включите оболочку ESXi, затем нажмите, чтобы переключиться на консоль и введите команду. После нажатия вы вернетесь в графический интерфейс.
Временно обучите коммутатор новому MAC-адресу, загрузившись в Rescue System, а затем снова в хост ESXi. В результате хост ESXi теперь снова доступен через основной IP-адрес, но только в течение ограниченного периода времени. Продолжительность этого времени зависит от того, сколько времени потребуется коммутатору для удаления записи кэша ARP для этого MAC-адреса. Обычно достаточно времени для входа в систему через SSH и выполнения команды при условии, что доступ SSH включен. Однако даже это можно настроить, так как подключение через клиент ESXi снова станет возможным.

В любом случае после этого требуется перезагрузка. Это можно запустить через консоль:

После перезапуска MAC-адрес должен быть установлен правильно, и это можно проверить в оболочке ESXi с помощью следующей команды:

Новый MAC-адрес должен отображаться рядом с основным IP-адресом.

Получаем ESXi 7 iso

Заходим на страницу загрузки
Заполняем 3 поля, жмём Continue
Получаем в ответ КОСМИЧЕСКИХ МАСШТАБОВ анкету Её тоже заполняем, необязательные пункты отмечены как Optional. Если вы не юрлицо, но очень хочется дистрибутив, ваш единственный выбор – безбожно врите (: По завершении заполнения анкеты, на почтовый ящик придёт письмо с подтверждением
Завершаем регистрацию на сайте, активировав ссылку пришедшую на почту На этом этапе нужно будет ввести пароль от учётки что вы только что создали
Снова заходим на страницу загрузки И видим что появилась нужная нам кнопка. Скачиваем ISO

Дожидаемся окончания загрузки и переходим к следующему этапу

Основная информация

Оборудование

VMware vSphere Hypervisor 5.x и 6.0 (ESXi) использует файловую систему с именем vmfs5 (ранее vmfs3), которая использует GPT и поддерживает диски размером до 64 ТиБ (ранее 2 ТиБ).
Программный RAID не поддерживается ESXi.
Бесплатная версия ESXi, начиная с 5.5, поддерживает до 4 ТБ ОЗУ (ранее — 32 ГБ).

Конфигурация сети

VMware vSphere Hypervisor — это операционная система, разработанная для чистой виртуализации и не поддерживающая ни NAT, ни маршрутизацию. Следовательно, можно использовать только настоящую мостовую установку.
Для использования подсети необходимо настроить дополнительный IP-адрес в качестве виртуальной машины маршрутизатора.

Установка

Установка и настройка ESXi занимает около 20-30 минут, даже без каких-либо предварительных знаний. Пожалуйста, ознакомьтесь с Руководством по установке для получения дополнительной информации об установке ESXi.

Лицензия

После установки у системы есть тестовая лицензия, срок действия которой истекает через 60 дней. Для длительного использования ОС требуется отдельная (бесплатная) лицензия. Это можно запросить, зарегистрировавшись на сайте VMware:
- Лицензия для ESXi 5.x
- Лицензия для ESXi 6.0
Лицензию можно ввести через vSphere Client, на вкладке Configuration , в разделе Software, а затем в пункте меню Licensed functions . После выбора вы можете нажать кнопку « Изменить» справа и ввести лицензионный ключ.

Установка ESXi 7 на сервер

Имея дистрибутив, остаётся только доставить его до целевого сервера. Если сервер обладает интерфейсом управления, типа iLo у HP или iDRAC у DELL. Просто монтируем этот образ в виртуальный привод. Если же это самосбор из того что было, то записываем образ на флешку или диск. Единственная проблема самосбора – железо может оказаться неподдерживаемым из коробки, и тогда придётся плясать с бубном выискивая совместимые драйверы или какие другие решения. Во всех вариантах цель одна – загрузиться с этого ISO. После загрузки алгоритм действий так же прост как в ESXi 6.

Просто нажимаем Enter

Даже если вы не очень согласны, выбора то у вас нет совсем

От себя добавлю что если у вас есть хоть малейшая возможность установить ESXi 7 на флешку – ставьте. Тогда гипервизор не будет зависить от дисков и вы сможете делать с ними что захотите, включая замену, форматирование, разбиение на разделы, объединение в рейды и наоборот, не упираясь каждый раз в невозможность сделать всё это из-за того что гипервизор прикажет долго жить.

Если на носителе куда вы хотите установить ESXi 7, установочник обнаружит что гипервизор то там уже есть, он спросит у вас “установить или обновиться”. Я ставлю с нуля – потому выбираю Install. Если бы я обновлялся на следующую версию то да, выбирать нужно было бы Upgrade

Несмотря на то что русский интерфейс может в теории показаться более удобным, большинство мануалов пишется на английском языке и под английский интерфейс. Ну плюс конечно же пассивное изучение языка как по мне – очень полезный бонус.

Именно этот пароль потребуется для работы через веб клиент

Самый пожалуй важный при установке пункт. Толку от гипервизора будет 0 если он не сможет работать например с рейд контроллером или сетевой картой

Потому вам необходимо идентифицировать каждую железку из приведённого в скобках списка и решить для себя важность каждой и возможность работать без её использования.

После всех телодвижений, если нас всё устраивает, нам остаётся только нажать F11, откинуться на спинку кресла и дождаться завершения установки

Извлекаем установочный носитель и нажав Enter отправляем сервер в ребут.

После перезагрузки мы попадём в панель управления, где можно поменять пароль администратора, изменить сетевые настройки и сделать прочие мелочи которые может понадобиться сделать до входа в веб клиент. Если у вас в сети развёрнут DHCP сервер, то гипервизор автоматом получит от него сетевые реквизиты и покажет вам какой адрес нужно открыть в браузере, чтобы приступить к работе

В противном случае вам необходимо нажать F2 и авторизоваться введя пароль от root, который вы задавали в процессе установки. Если же адрес уже присвоен, можно спокойно переходить на https://

В системных настройках выбираем пункт Configure Management Network
Установка ESXi 7 – Изменение настроек сети

И в открывшемся окне уже настраиваем тот режим работы сетевого интерфейса который нам нужен. Ииии таки переходим на https://
Логинскрин

Стандартный логин: root , пароль тот, что мы задали при установке
Добро пожаловать в веб-панель управления

Если у вас не куплен vCenter для того чтобы рулить группой гипервизоров, то эта панель и есть та точка, откуда вы будете рулить текущим гипервизором (по лицензии, на фирме может быть только 1 бесплатный гипервизор, при том если есть платные, бесплатные использовать тоже запрещено). Хорошо это запомните, чтобы ваша жопка не присела в случае лицензионной проверки
Информация о действующей лицензии

Открыв раздел Manage => Licensing, вы можете посмотреть сколько времени ещё будет действовать триал, и когда гипервизор перейдёт в штатный режим работы без всяких плюшек. Если вы не будете покупать какой-либо Kit (обзор VMWare vSphere Essentials Kits) или полноценную лицензию , пользоваться каким-либо функционалом который в будущем превратится в тыкву я не рекомендую. Раньше можно было в два клика убить триал и тут же перейти в решим работы бесплатной лицензии, но чота в ESXi 7 я такого увы не нашел

Почему так дорого?

На сайте VMware уже давно можно найти стоимость продуктов и меня часто спрашивают, почему там такие высокие цены. Все дело в том, что там опубликованы рекомендуемые цены, которые и сама компания и ее партнеры должны транслировать своим заказчикам. Естественно, закупочная цена для партнера существенно ниже и озвучивать ее никто не имеет права. Поэтому на сайте ITsave будут публиковаться цены, доступные в OEM канале. Это те лицензии, которые обычно продаются вместе с оборудованием и тоже доступны в открытом доступе.

Лицензии VMware OEM отличаются от тех, которые продаются в коммерческом канале:

Installation Guide

Choose the Rescue System as the OS for the server you order.
If you would like RAID, you can add a 4-Port RAID controller since ESXi doesn’t support software RAID.
Once the server is online (you will get an email from us informing you of this), you can order a KVM Console and use that to virtually mount an ISO file of the version of ESXi you want to install. You can find further information on ordering a KVM Console and using it to install an OS on the KVM Console page.

Then, you should see the following screen:

After a reboot, log in using the password that you entered during the installation. This is the root password for SSH as well as the password for the VMware vSphere Client (requires Windows). You can then download this separately via a browser.

After you’re finished the installation, you can order up to three additional single IP addresses via Robot. You can get a MAC address for your additional single IP on Robot under the IPs tab. You will see a small button next to the IP address. Clicking on that button will give the IP address a virtual MAC.
Configure the MAC addresses of the virtual servers with the corresponding IP addresses with vSphere. Once you have done this, even DHCP will work via the Hetzner network!

For additional information regarding ESXi and its usage, please refer to the official website

Manual installation of updates

You can only do the installation of updates in the free version via the console or via VMware Go. An update can be several hundred megabytes, which can take a long time with a standard DSL connection, which is why the following guide can help. Follow this guide at your own risk. There is no warranty or guarantee that it will work!

Before you start, you need two things. First, you need SSH activated access. And second, the system needs to be in maintenance mode. You can activate this using:

Updating vSphere 5.0 to 5.1

First of all, you need to download the update from the VMWare Updates Page and save it on the ESXi host.

Once all the VMs have been shut down and the system has entered the maintenance mode via , you can use one of two ways to install the update. The following command refreshes the system and removes all the packages that are not included in the update. This is equivalent to a new installation.

Or, you can only update the packages containted in the update to their new versions, leaving all other packages intact.

Finally, you need to reboot the system. When you turn the VMs on for the first time after the reboot, you might see a message noting that the VM was copied or moved. This happens because the UUIDs get changed during the update. You can safely select «VM was moved» in this situation. See also: VMware Help Page

Installation of patches

After you have transferred the patches onto the system, you can install them. It is important that you enter the full path name, eg.:

After a reboot, you need to exit from the maintenance mode:

Monitoring RAID controller

3ware Controller

For the 3ware controller, there is both a CIM Provider as well as a CLI. You can use the 64-bit CLI for Linux from version 9.5.2 onwards.

Note: 3ware controllers are only supported by ESXi 5.0 via an external driver.

Adaptec Controller

For Adaptec controllers, you need to manually install the CIM Provider and the CLI (arcconf). You also need to have an up-to-date version of the driver. You can find an installation guide on the Adaptec website (PDF).

RAID driver Version 5.2.1.29800
Remote Arcconf
Adaptec CIM Providers

You can start monitoring by installing remote ARCCONF via a Windows/Linux system.

LSI Controller

LSI provides a CIM/SMIS provider. After you’ve finished the installation, the hardware monitoring page in the vSphere client displays the status of the RAID. However, you can only get an active alarm in the paid version and when running vCenter.

Or you can install the command line tool MegaCLI, which you can also use to manage the RAID controller. You can use a script to automate the display of status information. But you need to run this script and notifications from another server.

Parallel operation of onboard controller/hardware RAID

During the installation, ESXi only sees one type of storage, so either the onboard SATA controller or an additional RAID controller. If drives are connected to both, then the hardware controller is prioritized, and the drives connected to the onboard controller are invisible. By manually loading the appropriate kernel module, you can still use these drives.

To have this module loaded automatically during start, you need to add the line above to and .

Проблемы при установке ESXi

Больше всего проблем возникает у тех, кто пытается произвести установку на несовместимое оборудование. Как я уже писал раньше, дистрибутив гипервизора имеет очень небольшой размер и драйверов в нем помещается немного. В основном VMwareподдерживает брендовых производителей, но иногда и на серверы известных марок, скачанный с официального сайта образ не устанавливается. Узнать точно совместим ли ваш сервер с гипервизором ESXiопределенной версии можно на специальной странице http://vmware.com/go/hcl Для тех кто планирует создание инфраструктуры с нуля, особенно для тех кто собирается экономить и покупать серверное оборудование по отдельным компонентам, эта страничка должна быть в закладках. Здесь можно найти информацию не только по совместимости с серверами, но и по совместимости с моделями определенных сетевых карт, PCI контроллеров, по поддерживаемым способам подключения между сервером и системой хранения и многое другое.

Для собственных серверов производители выпускают специальные сборки VMwareESXi, их чаще всего, можно найти на официальных сайтах вендоров. В этих сборках расширенный, обновленный до последних версий набор драйверов для устройств, устанавливаемых в серверное оборудование. Конечно, если есть такая сборка для вашего сервера, то лучше использовать ее.

Для встраивания своих драйверов в образ ESXiраньше использовалась программка VMware Image Builder, но я давно про нее ничего не слышал. То что вы встроили драйвер образ и он установился-запустился еще не означает его корректную работу. Поэтому все эксперименты на свой страх и риск.

Чаще всего на несовместимом оборудовании ESXiне устанавливается из-за отсутствия драйверов на сетевую карту, тогда есть вариант купить отдельно сетевую карту из листа совместимости, например, Intel PRO/1000, установить ее в сервер и, скорее всего, после этого установка завершится удачно.

Бывает, что установщик ESXi не находит дисков для установки. Возможен вариант, когда не видны диски, находящиеся не в рейде, тогда нужно собрать RAID, даже если диск в сервере один из него можно собрать RAID-0. А бывает наоборот, видны только диски, находящиеся не в рейде. Тогда есть вариант установить на один из дисков или для надежности на оба ESXi, а потом собрать RAID-1. Несколько раз на серверах Intelданный способ спасал.

И главное, получив ошибку при установке не унывайте раньше времени, воспользуйтесь поиском в Google, вы 100% не первый, кто наступает на эти грабли.

Для тех, кто собирается использовать оборудование, которого нет в листе совместимости и платные лицензии VMware. При обращении в службу технической поддержки вам откажут в решении проблемы, если узнают про несовместимость, а они узнают после того, как вы пришлете им логи.

Описание VMware ESXi

Гипервизор VMware ESXi – самый популярный, функциональный и уникальный в своем сегменте программный продукт для серверной виртуализации. Популярность и, как следствие, массовое использование в корпоративном секторе позволили разработчикам к 7-ой версии исправить ошибки, которыми болеют другие гипервизоры-конкуренты. Выбирая, ESXi, даже в бесплатной версии, вы гарантированно получаете продукт высшего качества, который будет работать стабильнее других, по которому всегда можно найти исчерпывающую официальную информацию, документацию, а теперь и видео. Помимо официального сайта есть форумы и блоги, с описаниями установки, способами миграции с физических серверов в виртуальные, вариантами проектов и прочим полезным материалом.

Основная функциональная возможность, которую реализует гипервизор ESXi – это создание виртуальных машин на физическом сервере. В качестве гостевых операционных систем поддерживаются все основные версии, используемые в корпоративном секторе.

Hardware change

Change MAC address

In the event of a hardware (ex)change, especially the motherboard, it should be noted that the ESXi host retains its original MAC address. This leads to issues. The switch will not automatically forward the correct new main IP to the server, as the MAC address that is being broadcast is incorrect. You need to reset the MAC address via the ESXi shell. There are several approches for doing this, listed in the following VMWare Knowledge Base Article. The most elegant solution is when the ESXi host automatically recognizes the new MAC address when changing platforms and uses that. You can use the following command for that:

Either perform this command before the platform change or, if the change has already happened, there are two options:

Order a KVM Console console and enable the ESXi shell, and then press to switch to the console and enter the command. Afterwards, pressing will bring you back to the GUI.
Temporarily teach the switch the new MAC address by booting into the Rescue System and then back into the ESXi host. As a result, the ESXi host will now be reachable again via the main IP, but only for a limited amount of time. The length of this time depends on how long the switch takes to delete the ARP cache entry for this MAC address. Normally there is enough time to log in via SSH and execute the command, assuming that you have enabled SSH access. However, even this is configurable, as connecting via the ESXi client would be possible again.

With either option, you need to do a restart afterwards. You can initiate this via the console:

After a restart, the MAC address should be set correctly and you can verify this in the ESXi shell with the following command:

The new MAC address should show up next to the main IP.

Алгоритм установки гипервизора VMware ESXI 6.5

Хочу отметить, что существуют несколько методов достижения нашей поставленной цели, которые могут инсталлировать данную операционную систему:

Первый метод, это установка ESXi 6.5 с помощью установочного диска записанного на болванку. Тут вы вольны использовать любую программу для записи на диск, например, UltraISO. После чего вставляете диск и загружаетесь с него, не забываем его выбрать в качестве основного устройства загрузки в BIOS.
Второй метод. это использование ISO образа с дистрибутивом. который мы будем использовать в KVM-консоли, доступной на портах управления (IMM, IDRAC, ILO, IPMI), примеры монтирования вы можете посмотреть по ссылкам.
Третий метод установки Vmware ESXI 6.5, заключается в использовании виртуального CD-ROM Zalman, который умеет монтировать ISO образы, данный метод похож на первый, тут только в качестве основного устройства в BIOS нужно выбрать именно Virtual-Zalman
Четвертый метод, это использование загрузочной флешки или SD карты, так же подразумевает создание загрузочной флешки Vmware 6.5 1 методом или вторым, с последующей загрузкой в BIOS с нее.
Пятый метод, это установка по сети, через PXE сервер. Тут вам придется создать специальный сервер, на котором будет выложен дистрибутив с гипервизором, об этом я подробно рассказывал.

Когда вы выбрали метод загрузки дистрибутива Vmware ESXI 6.5, можно приступать к его установке, сама инсталляция во всех методах одинакова. Загрузившись с вашего носителя, у вас появится вот такое синее окно инсталлятора, тут будет два пункта:

ESXI-6.5.0-standard installer — собственно сама установка, выбираем данный пункт
Boot from local disk — загрузка с локального диска

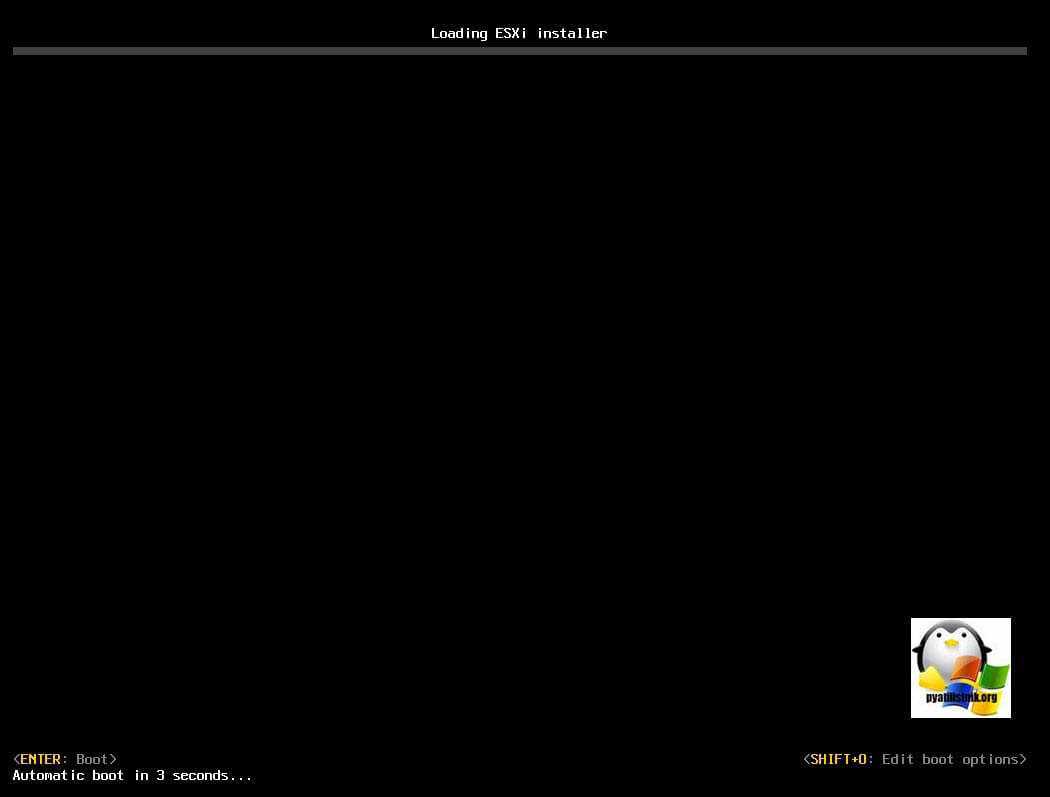

У вас появится окно загрузчика «Load ESXi installer», тут можно выбрать старую версию загрузчика или же продолжить установку, нажав Enter.

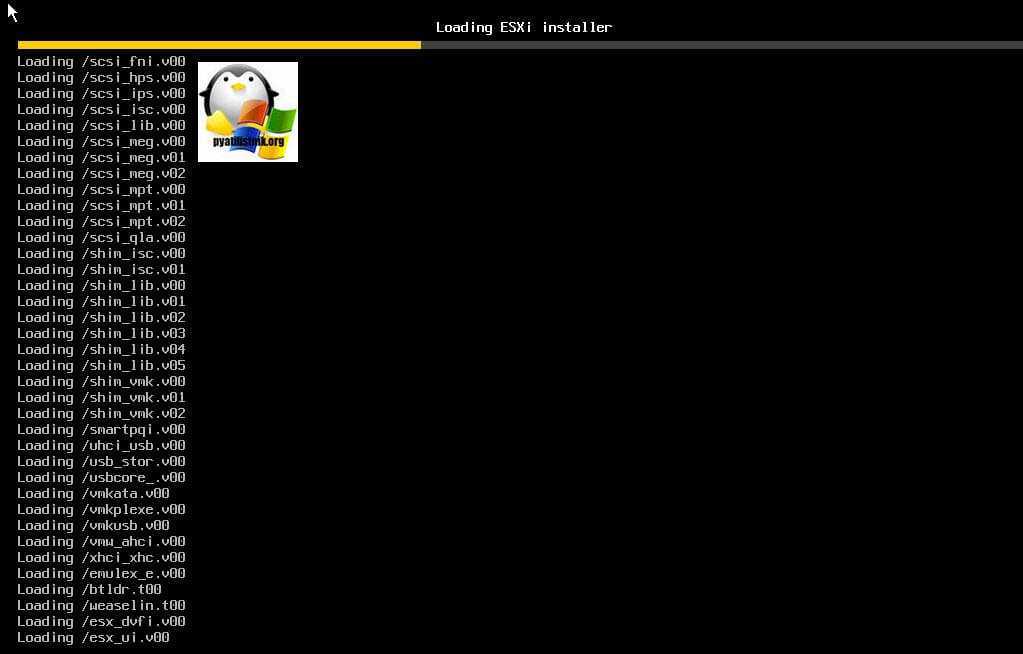

Начинается процесс подгрузки в оперативную память необходимых файлов Vmware ESXI 6.5 инсталлятора.

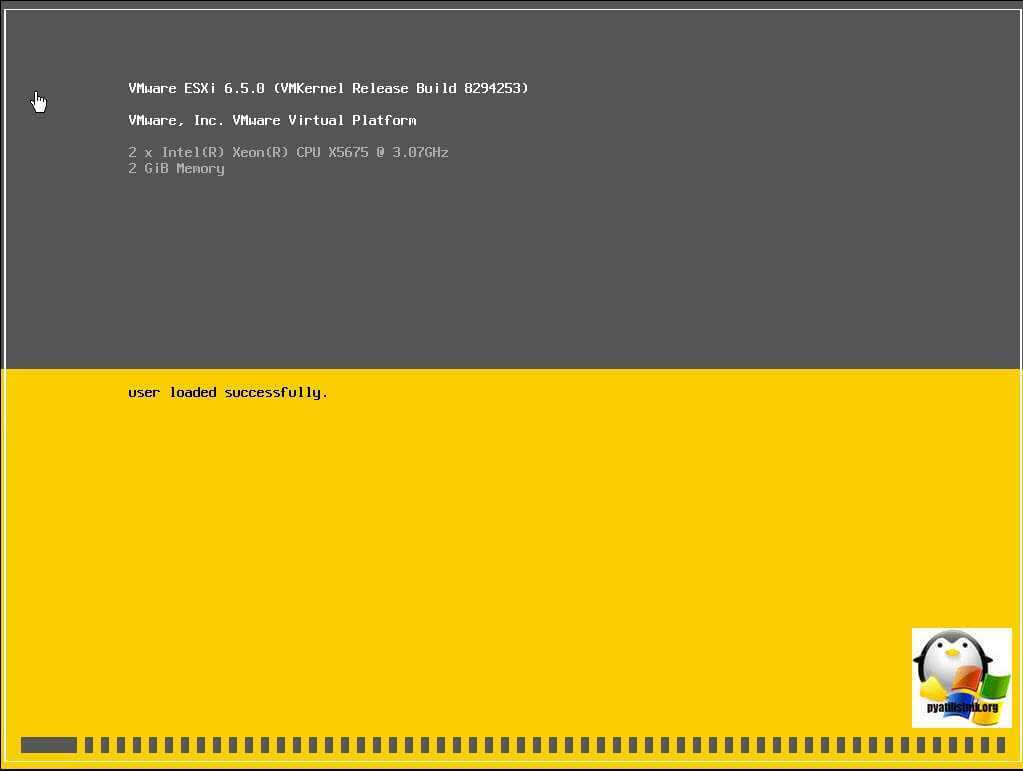

Через пару мгновений у вас появится привычный серо-желтый экран, в котором будут загружаться библиотеки и пакеты, тут вы увидите версию релиза, количество вашей ОЗУ и CPU.

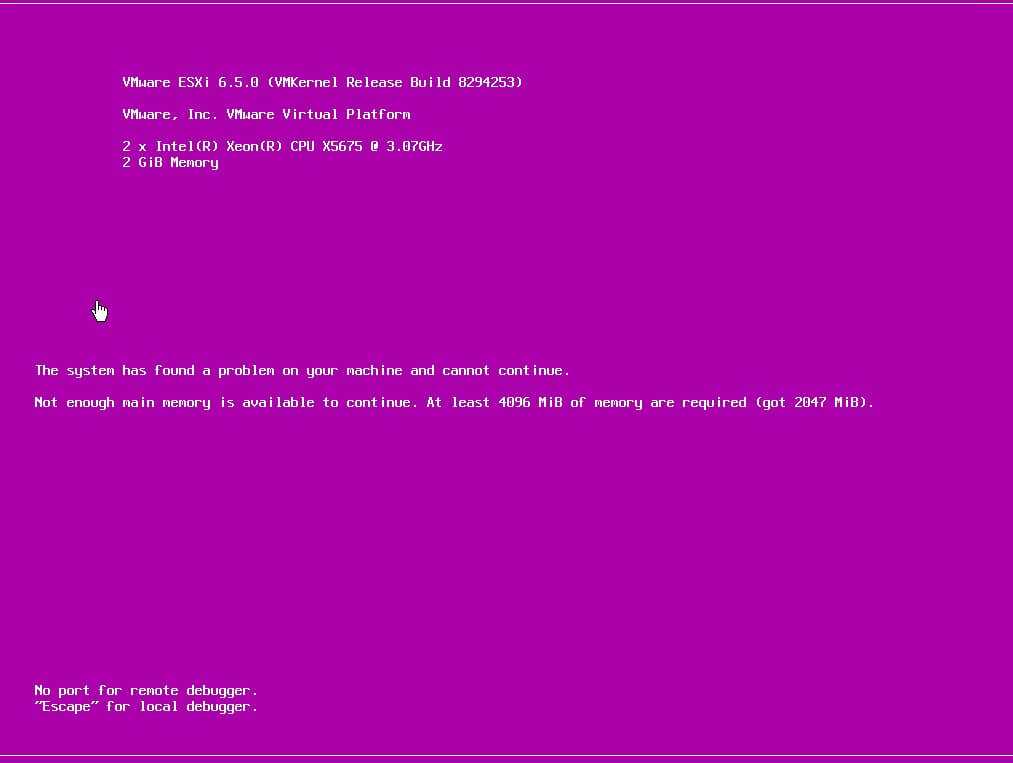

Если у вас будет в сервере оперативной памяти меньше, чем 4 ГБ, то вы увидите вот такое пурпурное окно с напоминанием:

The system has found a problem on your machine and cannot continue. Not enough main memory is avaliable to continue. At least 4096 MiB of memory are required.

Если по ресурсам у вас все хорошо, то вы увидите приветственный баннер, на котором нажимаем «Enter».

Читаем лицензионное соглашение и если все вас устраивает, то нажимаем клавишу F11.

Установщик ESXI 6.5, начнет сканирование сервера, на предмет локальный, сетевых или внешних дисков.

В списке дисковых устройств выберите нужные вам, на которое будет устанавливаться ваш гипервизор, хочу отметить, что вы спокойно можете установить на встроенную SD карту, если такая есть или же на внешнюю флешку. Я выбираю локальный диск, размером 5 ГБ.

Задаем язык гипервизора Vmware ESXI 6.5, я оставлю по умолчанию английский, нажимаем Enter.

Указываем пароль от root пользователя, тут требования минимум 7 символов и желательно большие и маленькие буквы.

При нажатии клавиши F11 у вас начинается установка esxi 6.5.

Вот так вот выглядит сам процесс инсталляции гипервизора Vmware ESXI.

Как видим установка Vmware ESXi 6.5, успешно закончена и вам предлагается перезагрузить ваш сервер, соглашаемся.

General information

Hardware

VMware vSphere Hypervisor 5.x and 6.0 (ESXi) use a filesystem called vmfs5 (formerly vmfs3), which uses GPT and supports drive sizes of up to 64 TiB (formerly 2 TiB).
Software RAID is not supported by ESXi.
The free version of ESXi (starting with 5.5) supports a maximum of 4 TB RAM (formerly 32 GB RAM).

Network configuration

VMware vSphere Hypervisor is an operating system designed for pure virtualization and supports neither NAT nor routing. Therefore, you can only use a true bridged setup.
To use a subnet, you need to set up an additional single IP as a router VM.

Installation

The installation and configuration of ESXi takes about 20-30 minutes, even without any prior knowledge. Please check out the Installation Guide for further information on installing ESXi.

License

After installation, the system has a test license which expires after 60 days. If you want to use the OS for the long term, you need to get a separate (free) license. You can do this by registering on the VMware website:
- License for ESXi 5.x
- License for ESXi 6.0
You can enter the license via the vSphere Client. Go to the Configuration tab, the Software section, and then choose Licensed functions in the menu. After selecting this, you can click on the Edit button to the right and then enter the license key.
