Характеристика Cisco Packet Tracer

Cisco Packet Tracer разработан компанией Cisco и рекомендован использоваться при изучении телекоммуникационных сетей и сетевого оборудования, а также для проведения уроков по лабораторным работам в высших заведениях.

Основные возможности Packet Tracer:

• Дружественный графический интерфейс (GUI), что способствует к лучшему пониманию организации сети, принципов работы устройства;
• Возможность смоделировать логическую топологию: рабочее пространство для того, чтобы создать сети любого размера на CCNA-уровне сложности;
• моделирование в режиме real-time (реального времени);
• режим симуляции;
• Многоязычность интерфейса программы: что позволяет изучать программу на своем родном языке.
• усовершенствованное изображение сетевого оборудования со способностью добавлять / удалять различные компоненты;
• наличие Activity Wizard позволяет сетевым инженерам, студентам и преподавателям создавать шаблоны сетей и использовать их в дальнейшем.
• проектирование физической топологии: доступное взаимодействие с физическими устройствами, используя такие понятия как город, здание, стойка и т.д.;

Широкий круг возможностей данного продукта позволяет сетевым инженерам: конфигурировать, отлаживать и строить вычислительную сеть. Также данный продукт незаменим в учебном процессе, поскольку дает наглядное отображение работы сети, что повышает освоение материала учащимися.

Эмулятор сети позволяет сетевым инженерам проектировать сети любой сложности, создавая и отправляя различные пакеты данных, сохранять и комментировать свою работу. Специалисты могут изучать и использовать такие сетевые устройства, как коммутаторы второго и третьего уровней, рабочие станции, определять типы связей между ними и соединять их.

На заключительном этапе, после того как сеть спроектирована, специалист может приступать к конфигурированию выбранных устройств посредством терминального доступа или командной строки (рисунок 1).

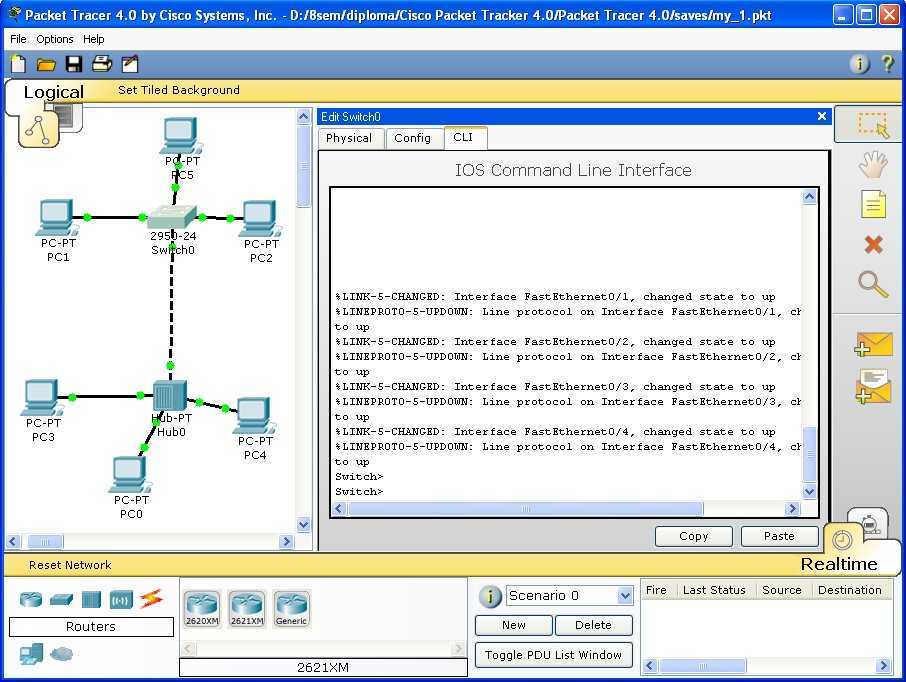

Рисунок 1 — Cisco Packet Tracer

Одной из самых важных особенностей данного симулятора является наличие в нем «Режима симуляции» (рисунок 2). В данном режиме все пакеты, пересылаемые внутри сети, отображаются в графическом виде. Эта возможность позволяет сетевым специалистам наглядно продемонстрировать, по какому интерфейсу в данные момент перемещается пакет, какой протокол используется и т.д.

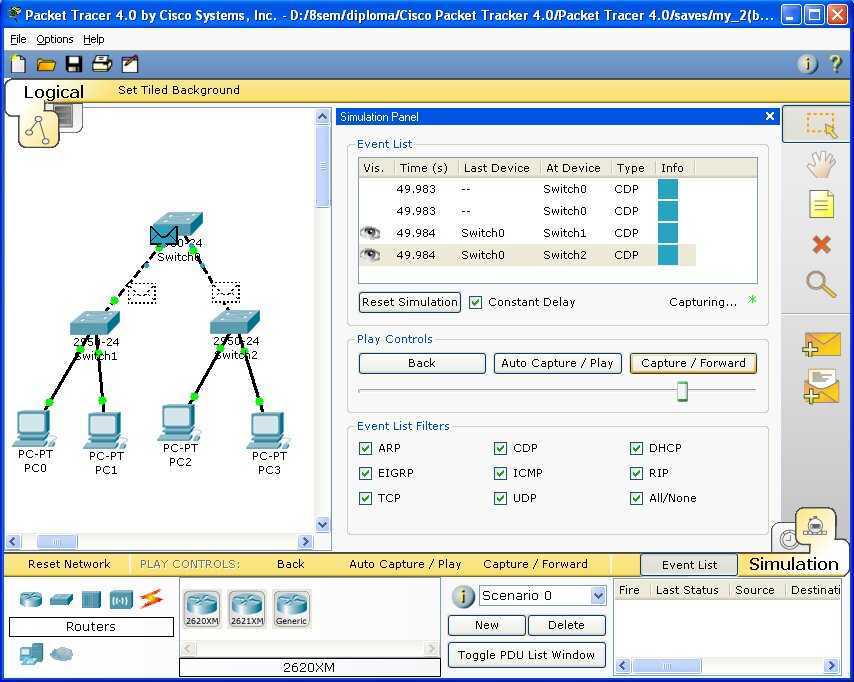

Рисунок 2 — Режим «Симуляции» в Cisco Packet Tracer

Однако, это не все преимущества Packet Tracer: в «Режиме симуляции» сетевые инженеры могут не только отслеживать используемые протоколы, но и видеть, на каком из семи уровней модели OSI данный протокол задействован (рисунок 3).

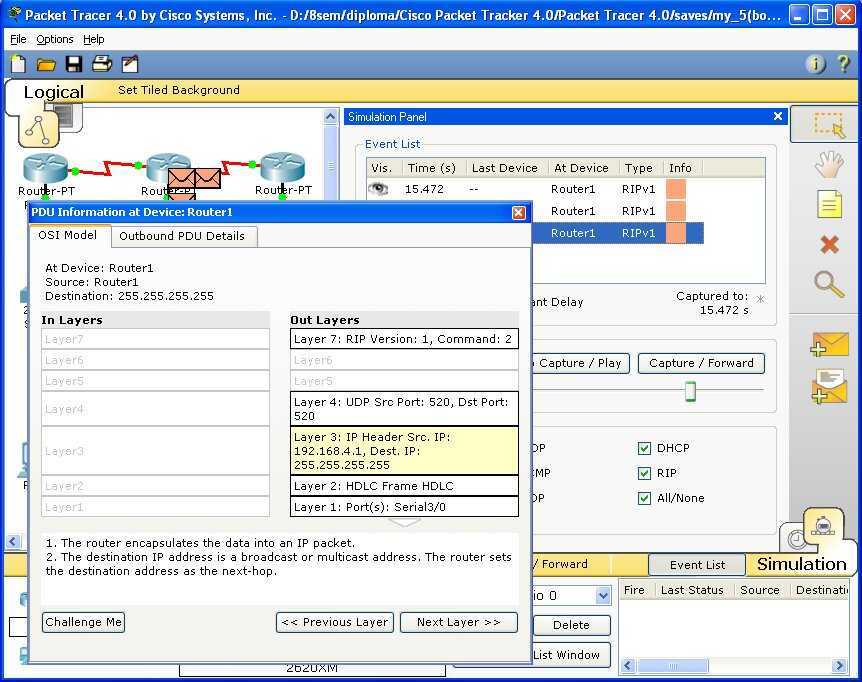

Рисунок 3 — Анализ семиуровневой модели OSI в Cisco Packet Tracer

Такая кажущаяся на первый взгляд простота и наглядность делает практические занятия чрезвычайно полезными, совмещая в них как получение, так и закрепление полученного материала.

Packet Tracer способен моделировать большое количество устройств различного назначения, а так же немало различных типов связей, что позволяет проектировать сети любого размера на высоком уровне сложности.

Моделируемые устройства:

• коммутаторы третьего уровня:
• • Router 2620 XM;
  • Router 2621 XM;
  • Router-PT.
• Коммутаторы второго уровня:
• • Switch 2950-24;
  • Switch 2950T;
  • Switch-PT;
  • соединение типа «мост» Bridge-PT.
• Сетевые концентраторы:
• • Hub-PT;
  • повторитель Repeater-PT.
• Оконечные устройства:
• • рабочая станция PC-PT;
  • сервер Server-PT;
  • принтер Printer-PT.
• Беспроводные устройства:
• Глобальная сеть WAN.

Типы связей:

• консоль;
• медный кабель без перекрещивания (прямой кабель);
• медный кабель с перекрещиванием (кросс-кабель);
• волоконно-оптический кабель;
• телефонная линия;
• Serial DCE;
• Serial DTE.

Так же целесообразно привести те протоколы, которые студент может отслеживать:

• ARP;
• CDP;
• DHCP;
• EIGRP;
• ICMP;
• RIP;
• TCP;
• UDP.

Проверка подключения

Обновите настройки IPv4 на ПК

a. Убедитесь, что ПК получает информацию о конфигурации IPv4 от DHCP.
Нажмите на ПК в рабочем пространстве Packet Tracer Logical, а затем выберите вкладку Desktop в окне конфигурации ПК.

Нажмите значок командной строки

б. Проверить подключение к серверу Cisco.com с ПК

Из командной строки, выдающей команду ping Cisco.com. Для возврата ping может потребоваться несколько секунд. Необходимо получить четыре ответа, как показано на рисунке.

Если у вас возникли трудности с выполнением задания, вы всегда сможете найти толкового исполнителя здесь: work-zilla.com

Кол-во просмотров:

« Прикладной уровеньКурсовая работа: Глобальные сети »

Интерфейс Cisco Packet Tracer

Интерфейс программы Cisco Packet Tracer представлен на рисунке 4.

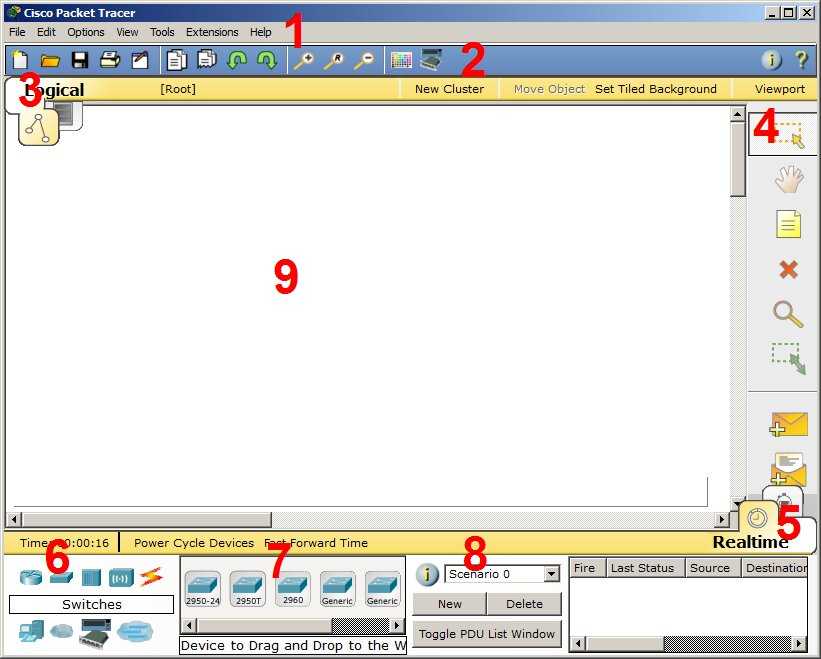

Рисунок 4 – Интерфейс программы Cisco Packet Tracer

1. Главное меню программы;
2. Панель инструментов – дублирует некоторые пункты меню;
3. Переключатель между логической и физической организацией;
4. Ещё одна панель инструментов, содержит инструменты выделения, удаления, перемещения, масштабирования объектов, а так же формирование произвольных пакетов;
5. Переключатель между реальным режимом (Real-Time) и режимом симуляции;
6. Панель с группами конечных устройств и линий связи;
7. Сами конечные устройства, здесь содержатся всевозможные коммутаторы, узлы, точки доступа, проводники.
8. Панель создания пользовательских сценариев;
9. Рабочее пространство;

Большую часть данного окна занимает рабочая область, в которой можно размещать различные сетевые устройства, соединять их различными способами и как следствие получать самые разные сетевые топологии.

Сверху, над рабочей областью, расположена главная панель программы и ее меню. Меню позволяет выполнять сохранение, загрузку сетевых топологий, настройку симуляции, а также много других интересных функций. Главная панель содержит на себе наиболее часто используемые функции меню.

Рисунок 5 — Главное меню Packet Tracer

Справа от рабочей области, расположена боковая панель, содержащая ряд кнопок отвечающих за перемещение полотна рабочей области, удаление объектов и т.д.

Снизу, под рабочей областью, расположена панель оборудования.

Рисунок 6 — Панель оборудования Packet Tracer

Данная панель содержит в своей левой части типы доступных устройств, а в правой части доступные модели. При выполнении различных лабораторных работ, эту панель придется использовать намного чаще, чем все остальные. Поэтому рассмотрим ее более подробно.

При наведении на каждое из устройств, в прямоугольнике, находящемся в центре между ними будет отображаться его тип. Типы устройств, наиболее часто используемые в лабораторных работах Packet Tracer, представлены на рисунке 7.

Рисунок 7 — Основные типы устройств

Рисунок 7 — Основные типы устройств

Рассматривать конкретные модели устройств каждого типа, не имеет большого смысла. Отдельного рассмотрения заслуживают типы соединений. Перечислим наиболее часто используемые из них (рассмотрение типов подключений идет слева направо, в соответствии с приведенным на рисунке 8).

Рисунок 8 — Типы соединений устройств в Packet Tracer

• Автоматический тип – при данном типе соединения PacketTracer автоматически выбирает наиболее предпочтительные тип соединения для выбранных устройств
• Консоль – консольные соединение
• Медь Прямое – соединение медным кабелем типа витая пара, оба конца кабеля обжаты в одинаковой раскладке. Подойдет для следующих соединений: коммутатор – коммутатор, коммутатор – маршрутизатор, коммутатор – компьютер и др.
• Медь кроссовер – соединение медным кабелем типа витая пара, концы кабеля обжаты как кроссовер. Подойдет для соединения двух компьютеров.
• Оптика – соединение при помощи оптического кабеля, необходимо для соединения устройств имеющих оптические интерфейсы.
• Телефонный кабель – обыкновенный телефонный кабель, может понадобится для подключения телефонных аппаратов.
• Коаксиальный кабель – соединение устройств с помощью коаксиального кабеля.

Создание простейшей сети в рабочей области логической топологии

Запускаем Packet Tracer

а. Запустите Packet Tracer на вашем ПК или ноутбуке.

Дважды щелкните значок «Пакет трассировщика» на рабочем столе или перейдите в каталог, содержащий исполняемый файл Packet Tracer, и запустите пакетный трассировщик. Пакет Tracer должен открываться с пустой рабочей областью логической топологии по умолчанию, как показано на рисунке.

Выстраиваем топологию

а. Добавьте сетевые устройства в рабочее пространство.

Используя окно выбора устройства, добавьте сетевые устройства в рабочее пространство, как показано на диаграмме топологии.

Чтобы поместить устройство в рабочую область, сначала выберите тип устройства из окна «Выбор типа устройства». Затем щелкните нужную модель устройства в окне «Выбор устройства». Наконец, нажмите на местоположение в рабочей области, чтобы поместить ваше устройство в это место. Если вы хотите отменить свой выбор, нажмите на значок «Отмена» для этого устройства. Кроме того, вы можете щелкнуть и перетащить устройство из окна «Выбор конкретного устройства» в рабочее пространство.

б. Измените отображаемые имена устройств сети.

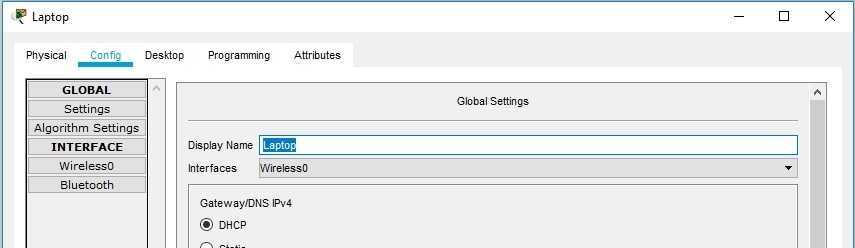

Чтобы изменить отображаемые имена сетевых устройств, щелкните значок устройства в рабочем пространстве Packet Tracer Logical, затем щелкните вкладку Config в окне конфигурации устройства. На вкладке «Конфигурация» введите новое имя устройства в поле «Отображаемое имя», как показано на рисунке.

в. Добавить физическую проводку между устройствами в рабочей области

Используя поле выбора устройства, добавьте физическую проводку между устройствами в рабочей области, как показано на диаграмме топологии.

Для подключения к беспроводному маршрутизатору ПК понадобится медный прямой кабель. Выберите медный прямой кабель в окне «Выбор устройства» и прикрепите его к интерфейсу FastEthernet0 на ПК и интерфейсу Ethernet 1 беспроводного маршрутизатора.

Для подключения беспроводного маршрутизатора к кабельному модему потребуется медный прямой  кабель.  Выберите медный прямой кабель в окне «Выбор устройства» и прикрепите его к Интернет-интерфейсу беспроводного маршрутизатора и интерфейсу порта 1 кабельного модема.

Внимание: не перепутайте  медный прямой кабель (чёрная сплошная линия) с медным перекрёстным кабелем (чёрная прерывистая линия). В случае ошибки порты не поднимутся (линки не загорятся зелёным цветом)

Для подключения к интернет-облако кабельный модем потребуется коаксиальный кабель. Выберите коаксиальный кабель в окне «Выбор устройства» и прикрепите его к интерфейсу порта 0 кабельного модема и коаксиальному интерфейсу интернет-облака.

Для подключения к серверу Cisco.com для облака Interne необходим медный прямой кабель. Выберите медный прямой кабель в окне «Выбор устройства» и прикрепите его к интерфейсу Ethernet облака Интернета и интерфейсу FastEthernet0 на сервере Cisco.com.

Описание и рекомендации

Cisco Packet Tracer – программный пакет для моделирования и создания сетей передачи данных. Версия Desktop симулятора выпускается в четырех изданиях под Windows 10, macOS, Ubuntu. Для последних двух ОС приложение доступно только в разрядности 64 bit.

Инсталлятор под Windows представлен в двух редакциях. Можно загрузить установщик отдельно для 32 и 64-битной разрядности. Мобильная версия программы более не поддерживается. Но издание, выпущенное на Андроид, остается работоспособным.

Установка и аутентификация

Последняя версия симулятора доступна бесплатно, но загрузка инсталлятора с официального сайта и запуск программы требуют авторизации. Пользователю необходимо пройти регистрацию в Сетевой Академии Cisco.

Первый запуск Циско Пакет Трейсер предваряет окно авторизации. Чтобы избежать запросов аутентификации на 3 месяца, необходимо сместить бегунок Keep me Logged in вправо.

Для авторизации следует:

• нажать синюю клавишу с логотипом Академии;
• указать логин (e-mail);
• ввести пароль.

Закрыть приложение можно двумя способами. Стандартный вариант сохраняет данные аутентификации на некоторое время. Закрывая симулятор через Exit and Logout, пользователь автоматически выходит из учетной записи.

Работать без регистрации можно с предыдущей версией пакета 7.3.0.1. Для анонимной аутентификации нужно нажать клавишу Guest Login, выждать окончание отсчета на таймере и подтвердить вход кнопкой Confirm Guest.

Добавление языковых пакетов

Стандартно интерфейс софта реализован на английском. Другие языки, включая русскую версию, сразу после инсталляции отсутствуют. Добавить их можно самостоятельно. Для этого необходимо скачать специальный файл PTL-формата с переводом интерфейса на соответствующий язык.

Далее остается выполнить следующие действия:

• перейти в директорию, где расположен пакет Cisco Packet Tracer;
• открыть папку Languages;
• разместить в этом каталоге PTL русификатор;
• выбрать пункт Options в главном меню программы и открыть вкладку Preferences;
• в поле под надписью Translator выделить файл с интерфейсом на русском языке;
• нажать клавишу Change Language.

Изменения вступят в силу сразу после перезапуска приложения. Качество и охват русификации зависят от скачанного файла с переводом.

Возможности Cisco Packet Tracer

Симулятор предоставляет мощный комплект инструментов для разработки и запуска локальных сетей, объединяющий компьютеры, смартфоны, коммутаторы, роутеры и прочие Smart устройства.

Функционал программы включает:

• создание онлайн инфраструктур для обмена данными;
• виртуализацию внутренних процессов;
• тестирование новых идей, управления элементами сети и обеспечение безопасности.

Макет виртуальной структуры можно предварительно тестировать на функциональные возможности, выявляя и устраняя недочеты. Целевая аудитория софта – сетевые администраторы.

Мобильная версия

Приложение для Android устройств подходит под телефоны с версией системы 4.2 и выше. Программа остается работоспособной, но ее поддержка разработчиком прекращена в 2017. В будущем ряд функций мобильного приложения могут выполняться некорректно.
