Список-таблица мобильных процессоров amd

Кремний

Почти все процессоры, которые производятся в мире, делаются на кремниевой основе. Это связано с тем, что у кремния подходящая внутренняя атомная структура, которая позволяет делать микросхемы и процессоры практически любой конфигурации.

Самый доступный источник кремния — песок. Но кремний, который получается из песка, на самом первом этапе недостаточно чистый: в нём есть 0,5% примесей. Может показаться, что чистота 99,5% — это круто, но для процессоров нужна чистота уровня 99,9999999%. Такой кремний называется электронным, и его можно получить после цепочки определённых химических реакций.

Когда цепочка заканчивается и остаётся только чистый кремний, можно начинать выращивать кристалл.

Кристалл и подложка

Кристаллы — это такие твёрдые тела, в которых атомы и молекулы вещества находятся в строгом порядке. Проще говоря, атомы в кристалле расположены предсказуемым образом в любой точке. Это позволяет точно понимать, как будет вести себя это вещество при любом воздействии на него. Именно это свойство кристаллической решётки используют на производстве процессоров.

Самые распространённые кристаллы — соль, драгоценные камни, лёд и графит в карандаше.

Большой кристалл можно получить, если кремний расплавить, а затем опустить туда заранее подготовленный маленький кристалл. Он сформирует вокруг себя новый слой кристаллической решётки, получившийся слой сделает то же самое, и в результате мы получим один большой кристалл. На производстве он весит под сотню килограмм, но при этом очень хрупкий.

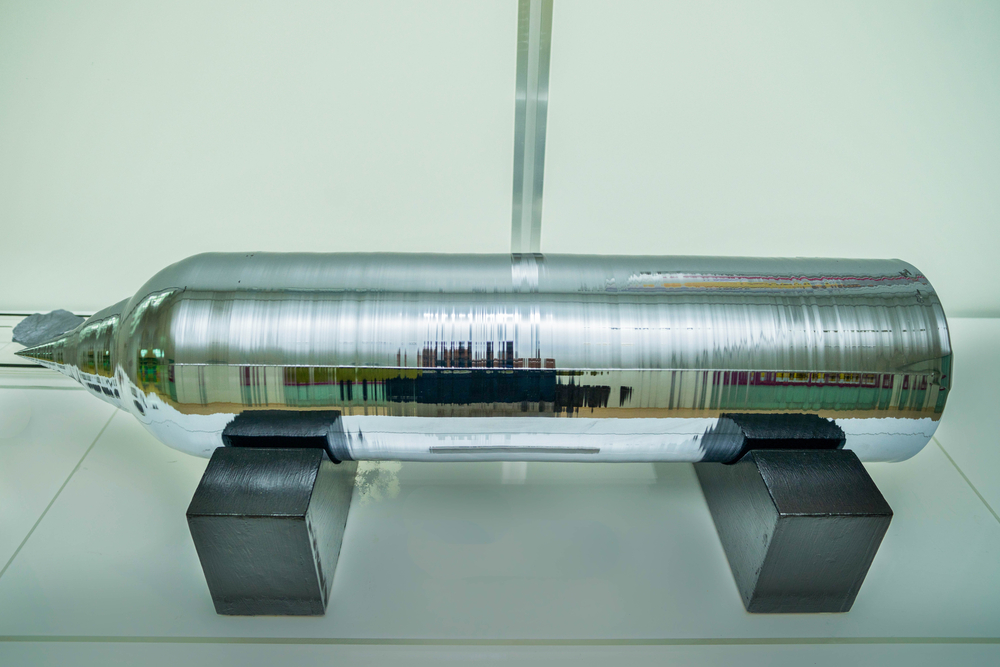

Готовый кристалл кремния.

После того, как кристалл готов, его нарезают специальной пилой на диски толщиной в миллиметр. При этом диаметр такого диска получается около 30 сантиметров — на нём будет создаваться сразу несколько десятков процессоров.

Каждую такую пластинку тщательно шлифуют, чтобы поверхность получилась идеально ровной. Если будут зазубрины или шероховатости, то на следующих этапах диск забракуют.

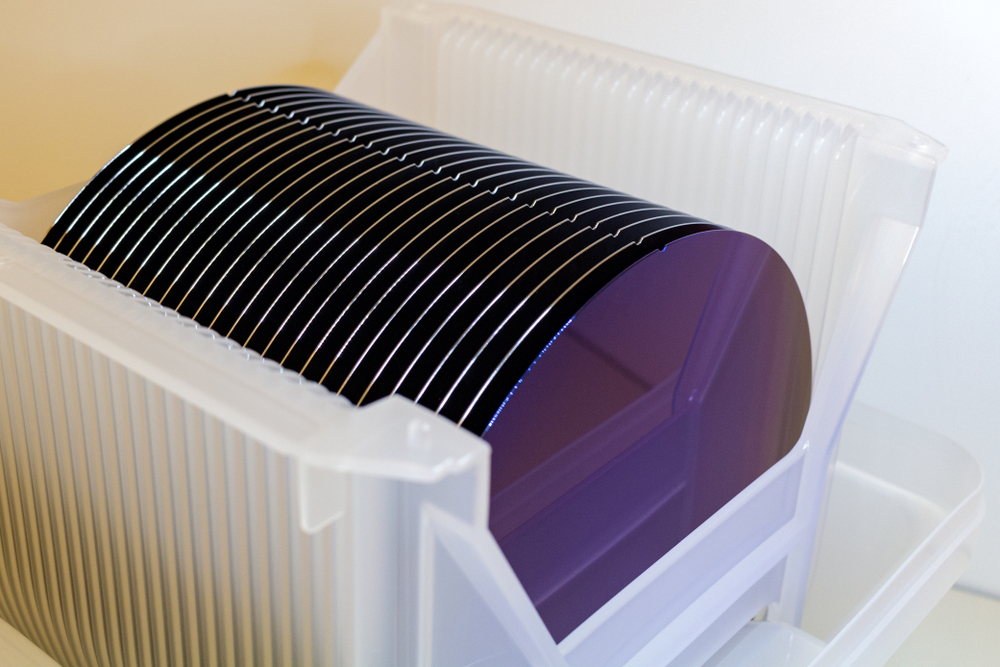

Готовые отполированные пластины кремния.

Intel Core и последователи

Неудача архитектуры NetBurst заставила Intel вновь обдумать стратегию на ближайшее будущее. Процессоры Pentium 4 показали, что NetBurst не может достойно конкурировать с AMD K8. Даже больше: с течением времени преимущество решений конкурента лишь возрастало. Поэтому в микроархитектуре следующего поколения, получившей имя Core и представленной в начале 2006 года, было решено вернуться к корням и позаимствовать лучшие черты архитектуры P6.

Список полученных изменений стоит начать с конвейера. Он получил «всего» 14 стадий — примерно столько же использовал конвейер P6, в отличие от 31-стадийного дизайна NetBurst. Процессор научился обрабатывать до четырех инструкций за такт. Архитектура Core изначально проектировалась под двухъядерность, поэтому для всех «голов» была предусмотрена общая кэш-память 2-го уровня. Такой подход обеспечивал большую скорость работы и меньшее энергопотребление. В Core была добавлена поддержка различных энергосберегающих технологий, суть которых заключалась во включении необходимой процессорной логики при необходимости. Положительно на производительности сказалась и улучшенная работа с подсистемой памяти. Помимо всего перечисленного, в Core был переработан алгоритм обработки 128-битных инструкций SSE, SSE2 и SSE3. Если раньше каждая команда обрабатывалась за два такта, то теперь для операции требовался лишь один такт.

Athlon X4 860K

Процессоры АМД «Атлон» серии Х4 работают на сокете ФМ2+, а Х4 860К – это самая производительная модель данного поколения. Одна из самых примечательных особенностей четырехъядерных чипсетов Х4 – многопоточность, что позволяет спокойно переваривать прожорливый «Фотошоп» и видеоредакторы уровня «Вегас» и «Премьер» от Adobe.

Кроме того, процессоры АМД этой серии менее требовательны к охлаждению, поэтому на материнскую плату можно установить маломощные, равно как и бесшумные, кулеры (около 95 Вт) без потерь в производительности. Но этот вариант будет нормально работать только в том случае, если вы не собираетесь сильно разгонять систему.

Небольшое прибавление вольтажа на процессор АМД Х4 860К в БИОСе с повышением тактовой частоты, отличной от штатной (3,1 МГц), практически никак не скажется на охлаждающей системе. Но для серьезного разгона потребуется более производительный и, как правило, шумный кулер.

Встроенного графического GPU у процессора нет, поэтому для нормальной работы игровых и прочих графических приложений не обойтись без дискретной видеокарты. Но обольщаться возможностью запуска «тяжелых» программ не стоит. Процессоры АМД этой серии хорошо справляются с игрушками до 2015 года, но все, что вышло позже, более требовательно к «начинке», настройки придется сбрасывать до средних, а то и минимальных значений.

Ориентировочная стоимость модели – около 4000 рублей с кулером.

В чём сложность

Современные процессоры производятся на нанометровом уровне, то есть размеры элементов измеряются нанометрами, это очень мало.

Если, например, во время печати очень толстый мальчик упадёт на пол в соседнем цехе, еле заметная ударная волна прокатится по перекрытиям завода и печатная форма немного сдвинется, а напечатанные таким образом транзисторы окажутся бракованными. Пылинка, попавшая на пластину во время печати — это, считай, загубленное ядро процессора.

Поэтому на заводах, где делают процессоры, соблюдаются жёсткие стандарты чистоты, все ходят в масках и костюмах, на всех воздуховодах стоят фильтры, а сами заводы находятся на сейсмических подушках, чтобы толчки земной коры не мешали производить процессоры.

Печатаем транзисторы

Когда диски отполированы, на них можно формировать процессоры. Процесс очень похож на то, как раньше печатали чёрно-белые фотографии: брали плёнку, светили сверху лампой, а снизу клали фотобумагу. Там, куда попадал свет, бумага становилось тёмной, а те места, которые закрыло чёрное изображение на плёнке, оставались белыми.

С транзисторами всё то же самое: на диск наносят специальный слой, который при попадании света реагирует с молекулами диска и изменяет его свойства. После такого облучения в этих местах диск начинает проводить ток чуть иначе — сильнее или слабее.

Чтобы так поменять только нужные участки, на пути света помещают фильтр — прямо как плёнку в фотопечати, — который закрывает те места, где менять ничего не надо.

Потом получившийся слой покрывают тонким слоем диэлектрика — это вещество, которое не проводит ток, типа изоленты. Это нужно, чтобы слои процессора не взаимодействовали друг с другом. Процесс повторяется несколько десятков раз. В результате получаются миллионы мельчайших транзисторов, которые теперь нужно соединить между собой.

2017 год

Socket SP3 —  это LGA процессорный разъем для серии процессоров Epyc, поддерживающий архитектуры Zen- и Zen-2. Представлен 20 июня 2017 года.

Так как Socket SP3 по размерам идентичен Socket TR4 и Socket sTRX4, пользователи могут использовать системы охлаждения с перечисленных сокетов

Это SoC (система на кристалле) — что означает что большинство необходимых для обеспечения полной функциональности системы функций (например: PCI Express, контроллеры SATA и т.д.), полностью интегрированы в процессор, что устраняет необходимость размещения набора микросхем на плате.

Socket TR4  — тип разъёма от AMD для семейства микропроцессоров Ryzen Threadripper, представленный 10 августа 2017 года. Физически очень близок к серверному разъёму AMD Socket SP3, однако несовместим с ним.

Socket TR4 стал первым разъёмом типа LGA для потребительских продуктов у компании AMD (ранее LGA применялся ею в серверном сегменте, а процессоры для домашних компьютеров выпускались в корпусе типа FC-PGA).

Сокет поддерживает процессоры с 8—32 ядрами и предоставляет возможность подключения оперативной памяти по 4 каналам DDR4 SDRAM. Через сокет проходит 64 линии PCI Express 3 поколения (4 используются для чипсета), несколько каналов USB 3.1 и SATA.

Использует чипсет X399 поддерживает процессоры сегмента HEDT (High-End Desktop) стоимостью 500—1000 долл. Процессоры, использующие TR4:

  • AMD Ryzen Threadripper (август 2017)
    • Threadripper 1950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
    • Threadripper 1920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.
    • Threadripper 1900X (8 ядер) 16 потоков, кэш L3=16 МБ, TDP=180 Вт.
  • AMD Ryzen Threadripper 2 (август 2018)
    • Threadripper 2990WX (32 ядра) 64 потока, кэш L3=64 МБ, TDP=250 Вт.
    • Threadripper 2970WX (24 ядра) 48 потоков, кэш L3=64 МБ, TDP=250 Вт.
    • Threadripper 2950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
    • Threadripper 2920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.

Использует сложный многостадийный процесс монтажа процессора в разъём с применением специальных удерживающих рамок: внутренней, закрепленной защелками к крышке корпуса микросхемы, и внешней, закрепляемой винтами к сокету. Журналисты отмечают очень большой физический размер разъёма и сокета, называя его самым большим форматом для потребительских процессоров. Из-за размера ему требуются специализированные системы охлаждения, способные отводить до 180 Вт (до 250 Вт в случае процессоров с суффиксом WX).

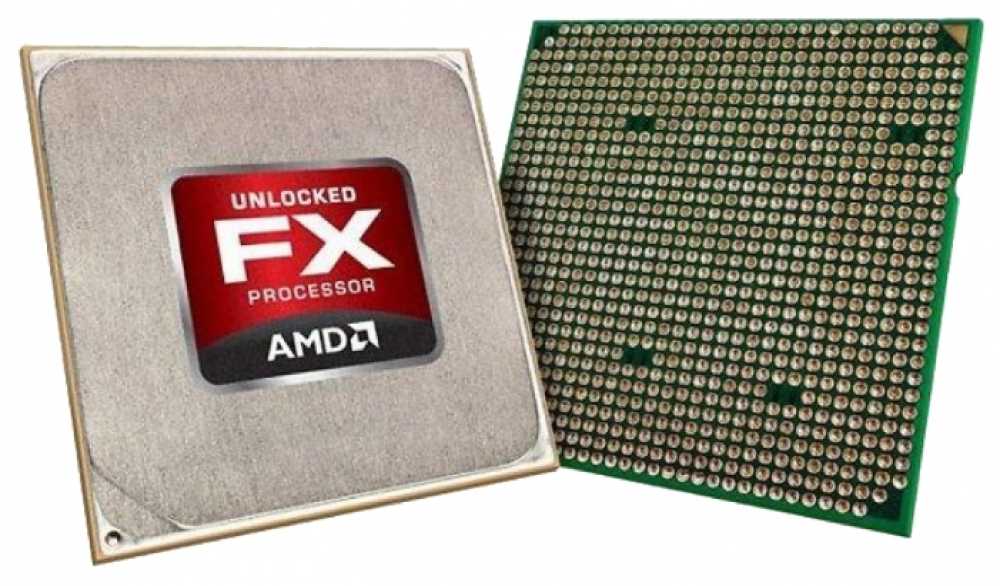

FX-6300

Это поколение добавило немало головной боли компании «Интел», у которой имеется вполне качественный аналог, только вот стоит он в полтора раза дороже этого процессора от АМД (2 тысячи рублей разница). Также следует заметить, что все поколение FX на сокете АМ3+ обладает отличным разгонным потенциалом.

Но даже без разгона штатные характеристики весьма впечатляют – 6 ядер на тактовой частоте в 3,5 МГц. С играми и другими «тяжелыми» приложениями процессор справляется вполне достойно. Практически все современные игрушки идут без лагов и фризов, но на средних или минимальных настройках (с дискретной видеокартой). Для серьезных задач предусмотрены линейки FX-83хх или 85хх, но и стоят они заметно дороже.

Боксовая версия процессора оснащена толковым кулером, который можно использовать в разгоне, но без фанатизма. Для максимального увеличения производительности понадобится система охлаждения помощнее.

Ориентировочная цена модели – 5000 рублей с кулером.

Команды (инструкции)

Команды — это фактические действия, которые компьютер должен выполнять. Они бывают нескольких типов:

  • Арифметические: сложение, вычитание, умножение и т. д.
  • Логические: И (логическое умножение/конъюнкция), ИЛИ (логическое суммирование/дизъюнкция), отрицание и т. д.
  • Информационные: , , , и .
  • Команды перехода: , , и .
  • Команда останова: .

Прим. перев. На самом деле все арифметические операции в АЛУ могут быть созданы на основе всего двух: сложение и сдвиг. Однако чем больше базовых операций поддерживает АЛУ, тем оно быстрее.

Инструкции предоставляются компьютеру на языке ассемблера или генерируются компилятором высокоуровневых языков.

В процессоре инструкции реализуются на аппаратном уровне. За один такт одноядерный процессор может выполнить одну элементарную (базовую) инструкцию.

Группу инструкций принято называть набором команд (англ. instruction set).

Какой процессор лучший?

Уровень 4 — «Стартовые» процессоры начального уровня

Для тех, кто только начинает заниматься сборкой ПК, список четвертого уровня идеально подходит для людей начального уровня. Эти процессоры являются значительным обновлением ваших бюджетных процессоров и не слишком дороги.

Когда процессор четвертого уровня сочетается со средним графическим процессором, вы почти наверняка достигнете средних и высоких настроек в своих играх с приличным FPS.

Уровень 5 — «Бюджетные» процессоры для геймеров

Список пятого уровня отлично подходит для любого человека с ограниченным бюджетом, который все еще хочет обновить. Эти процессоры по-прежнему позволят вам играть в игры, только по гораздо более низкой цене.

В сочетании с подходящей видеокартой вы по-прежнему сможете наслаждаться приличным количеством кадров в секунду. Остерегайтесь, хотя они могут не иметь такой большой мощности, как более высокие уровни, и если ваш графический процессор слишком хорош, вы можете оказаться в узком месте со стороны центрального процессора.

Для игр

В этом списке есть несколько идеальных процессоров для игр, и не только на высшем уровне! Хотя более старые модели i7-8700K и i5-8600K по-прежнему являются высокопроизводительными в игровом отделе, в наши дни у них острая конкуренция. Intel i9-9900k и 9700k — отличные игровые чипы, уступающие только новым и улучшенным процессорам Ryzen, таким как 3900X.

Несмотря на это, если вы соедините старый i5-8600K с приличным графическим процессором, таким как GeForce 1080Ti, вы, вероятно, добьетесь отличной игровой производительности.

Самый мощный процессор в целом

Когда дело доходит до лучшего процессора с точки зрения мощности, Intel Xeon W-3175X немного превосходит AMD Threadripper 2990WX. Оба процессора не имеют себе равных по возможностям рабочих станций, но, безусловно, являются излишними для игр.

Результаты были основаны на многоядерной производительности процессора на основе результатов тестов. Благодарим Futuremark.com за оценку и результаты.

2011 год

Socket AM3+ (socket 942) — модификация сокета Socket AM3, разработанная для процессоров с кодовым именем «Zambezi» (микроархитектура — Bulldozer).

На некоторых материнских платах с сокетом AM3 имеется возможность обновить BIOS и использовать процессоры под сокет AM3+; но, при использовании процессоров AM3+ на материнских платах с AM3, возможно, не удастся получить данные с датчика температуры на процессоре. Также, может не работать режим энергосбережения из-за отсутствия поддержки быстрого переключения напряжения ядра в Socket AM3.

Сокет AM3+ на материнских платах — чёрного цвета, в то время, как AM3 — белого цвета; также его можно узнать по маркировке «AM3b».

Диаметр отверстий под выводы процессоров на Socket AM3+ превышает диаметр отверстий под выводы процессоров с Socket AM3 — 0,51 мм против прежних 0,45 мм.

Первые чипсеты под архитектуру Bulldozer появились во II квартале 2011 года. В новых чипсетах, в частности, имеется блок управления памятью для операций ввода-вывода (IOMMU), поддержка до 14-ти портов USB 2.0, шести SATA 3.0.

Были представлены три чипсета без встроенной графики: AMD 970 (TDP — 13,6 Вт), AMD 990X (14 Вт) и AMD 990FX (19,6 Вт). Старший из чипсетов, AMD 990FX, поддерживает CrossFireX в режиме двух или четырёх слотов PCI Express x16. AMD 970 не имеет поддержки CrossFireX, но существует одна материнская плата, CrossFire/SLI на которой реализован по формуле х8+х8 и ещё есть дополнительные линии (х8+х8+х4), — это ASRock 970 Extreme4. AMD 990X поддерживает эту технологию, но только в режиме двух PCI Express x8. Оба чипсета поддерживают до шести слотов PCI Express x1.

Чипсет со встроенной графикой AMD 980G отменён из-за возможной конкуренции с AMD Fusion.

Socket FM1 — процессорный разъем, предназначенный для установки процессоров с микроархитектурой AMD Fusion. Конструктивно представляет собой ZIF-разъем c 905 контактами, который рассчитан на установку процессоров в корпусах типа PGA. Используется с 2011 года.

AMD выпустил несколько моделей представителей серий Athlon, A8, A6 и А4 для Socket FM1, однако вышедшие в 2012 году их последователи, на ядре под кодовым именем Trinity, уже не совместимы с этой платформой.

Для Socket FM1 выпущены следующие чипсеты AMD: A45, A50, A55, A60, A68, A70, A75, A85.

Socket FS1 — разъём для микропроцессоров, разработанный компанией AMD для собственных мобильных процессоров Fusion под кодовым названием Llano. Разъём был выпущен в июне 2011 года вместе с первым процессором этой серии.

Разъём имеет 722 отверстия для выводов процессора, запирание и освобождение процессора осуществляется специальным рычагом.

Первая модель разъёма поддерживает двух- и четырёхъядерные процессоры с тактовой частотой до 2,2 ГГц и тепловыделением до 45 Ватт.

В середине 2012 года была выпущена новая модель разъёма (Socket FS1r2), предназначенная для мобильных процессоров серий Trinity и Richland. Несмотря на полное физическое соответствие, эти процессоры не работают с первой моделью разъёма.

Обе модификации сокета поддерживают суммарно не менее 22 моделей процессоров (2-х и 4-х ядерные) с тактовой частотой до 2900 МГц.

Ryzen 5 1600X

Поколение «Райзен» – это лучшие процессоры АМД на сегодняшний день. Они способны выполнить любые поставленные перед ними задачи. Инновационная микроархитектура Zen ослабила позиции «Интел», к тому же стоимость чипсетов от АМД этой серии без малого на 30 % меньше аналогов поколения i5.

Шестиядерный процессор «Райзен 5» с тактовой частотой в 3,6 МГц на сокете АМ4 легко разгоняется и начинает дышать в спину топовому решению «Интел» – i7. Добрая половина моделей с разблокированным множителем (префикс Х) идет без штатного кулера в комплекте, поэтому охлаждающую систему придется выбирать самому.

Здесь какой-нибудь кулер не пойдет. С таким отличным разгонным потенциалом необходима толковая и продуманная система охлаждения, экономить на ней никак не стоит, а это еще плюс как минимум 2 тыс. рублей к стоимости.

2014 год

Socket FM2+ (FM2b, FM2r2) — это процессорный разъём, используемый APU Kaveri и APU Godavari (на базе микроархитектуры Steamroller)

Процессорное гнездо Socket FM2+ совместимо как с существующими APU поколений Trinity и Richland, так и с Kaveri и Godavari (поставки Kaveri в настольном сегменте начались в начале 2014 г., а в мобильном секторе – в 2014 году).

Перспективные APU под кодовым именем Carrizo тоже поддерживаются FM2+.

Socket AM1 — торговая марка разъёма процессора Socket FS1b компании AMD, выпущенного в апреле 2014 года для настольных SoC в нижнем ценовом сегменте.

Первые совместимые процессоры AMD, спроектированные как APU, представляют собой 4 микросхемы в семействе Kabini микроархитектуры Jaguar, выпущенные на рынок под названиями Athlon и Sempron и анонсированные 9 апреля 2014.

Хотя мобильные процессоры AMD доступны в одном 722-контактном корпусе Socket FS1, но нет официальной информации о совместимости этих процессоров с Socket AM1.

Уровень 3: «Средние» процессоры для геймера

AMD Ryzen 5 серии
Модель Базовые часы Скорость разгона Ядро / поток Кэш L3 Тип розетки
Ryzen 5 5600X 3,70 ГГц 4,60 ГГц 6/12 32 МБ AM4
Ryzen 5 3600XT 3,80 ГГц 4,50 ГГц 6/12 32 МБ AM4
Ryzen 5 3600X 3,80 ГГц 4,40 ГГц 6/12 32 МБ AM4
Ryzen 5 3600 3,60 ГГц 4,20 ГГц 6/12 32 МБ AM4
Ryzen 5 2600X 3,60 ГГц 4,20 ГГц 6/12 16 МБ AM4
Ryzen 5 2600 3,40 ГГц 3,90 ГГц 6/12 16 МБ AM4
Ryzen 5 3400G 4,20 ГГц 3,70 ГГц 4/8 4 МБ AM4
Ryzen 5 2400G 3,60 ГГц 3,90 ГГц 4/4 4 МБ AM4
Ryzen 5 1600X 3,60 ГГц 4,00 ГГц 6/12 16 МБ AM4
Ryzen 5 1600 3,20 ГГц 3,60 ГГц 6/12 16 МБ AM4
Ryzen 5 Pro 1600 3,20 ГГц 3,60 ГГц 6/12 16 МБ AM4
Ryzen 5 1500X 3,50 ГГц 3,70 ГГц 4/8 16 МБ AM4
Ryzen 5 Pro 1500 3,50 ГГц 3,70 ГГц 4/8 16 МБ AM4
Ryzen 5 1400 3,20 ГГц 3,40 ГГц 4/8 8 МБ AM4
Процессоры Intel Core i7 и i5 серий
Модель Базовые часы Скорость разгона Ядро / поток Кэш L3 Тип розетки
Intel Core i7 — 4960X 3,60 ГГц 4,00 ГГц 6/12 Интеллектуальный кэш 15 МБ LGA2011
Intel Core i7-4930K 3,40 ГГц 3,90 ГГц 6/12 12 МБ Smart Cache LGA2011
Intel Core i7-4820K 3,70 ГГц 3,90 ГГц 4/8 Умный кэш 10 МБ LGA2011
Intel Core i7-4790K 4,00 ГГц 4,40 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4790T 2,70 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4790 3,60 ГГц 4,00 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4785T 2,20 ГГц 3,2 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4771 3,50 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4770R 3,20 ГГц 3,90 ГГц 4/8 Умный кэш 6 МБ BGA1364
Intel Core i7-4770T 2,50 ГГц 3,70 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4770S 3,10 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4770K 3,50 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4770 3,40 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-4765T 2,00 ГГц 3,00 ГГц 4/8 Умный кэш 8 МБ LGA1150
Intel Core i7-3970X 3,50 ГГц 4,00 ГГц 6/12 Интеллектуальный кэш 15 МБ LGA2011
Intel Core i7-3960X 3,30 ГГц 3,90 ГГц 6/12 Интеллектуальный кэш 15 МБ LGA2011
Intel Core i7-3930K 3,20 ГГц 3,80 ГГц 6/12 12 МБ Smart Cache LGA2011
Intel Core i7-3820 3,60 ГГц 3,80 ГГц 4/8 Умный кэш 10 МБ LGA2011
Intel Core i7-3770T 2,50 ГГц 3,70 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-3770S 3,10 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-3770K 3,50 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-3770 3,40 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-2700K 3,50 ГГц 3,90 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-2600S 2,80 ГГц 3,80 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-2600K 3,40 ГГц 3,80 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i7-2600 3,40 ГГц 3,80 ГГц 4/8 Умный кэш 8 МБ LGA1155
Intel Core i5-7640X 4,00 ГГц 4,20 ГГц 4/4 6 МБ LGA2066
Intel Core i5-7600K 3,80 ГГц 4,20 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7600 3,50 ГГц 4,10 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7600T 2,80 ГГц 3,70 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7500 3,40 ГГц 3,80 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7500T 2,70 ГГц 3,30 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7400 2,40 ГГц 3,00 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-7400T 3,00 ГГц 3,50 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6600K 3,50 ГГц 3,90 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6600T 2,70 ГГц 3,50 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6600 3,30 ГГц 3,90 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6500T 2,50 ГГц 3,10 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6500 3,20 ГГц 3,60 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6400T 2,20 ГГц 2,80 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-6400 2,70 ГГц 3,30 ГГц 4/4 Умный кэш 6 МБ LGA1151
Intel Core i5-4690 3,50 ГГц 3,90 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4690K 3,50 ГГц 3,90 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4690S 3,20 ГГц 3,90 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4690T 2,50 ГГц 3,50 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4670 3,40 ГГц 3,80 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4670R 3,00 ГГц 3,70 ГГц 4/4 Умный кэш 4 МБ BGA1364
Intel Core i5-4670S 3,10 ГГц 3,80 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4670T 2.30 GH 3,30 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4670K 3,40 ГГц 3,80 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4590 3,30 ГГц 3,70 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4590S 3,30 ГГц 3,70 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4590T 2,00 ГГц 3,00 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4570 3,20 ГГц 3,60 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4570R 2,70 ГГц 3,20 ГГц 4/4 Умный кэш 4 МБ BGA1364
Intel Core i5-4570S 2,90 ГГц 3,60 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4570T 2,90 ГГц 3,60 ГГц 2/4 Умный кэш 4 МБ LGA1150
Intel Core i5-4460 3,20 ГГц 3,40 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4460T 2,90 ГГц 3,40 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4460T 1,90 ГГц 2,70 ГГц 4/4 Умный кэш 6 МБ LGA1150
Intel Core i5-4440S 2,80 ГГц 3,30 ГГц 4/4 Умный кэш 6 МБ LGA1150

Хранение информации — регистры и память

Как говорилось ранее, процессор выполняет поступающие на него команды. Команды в большинстве случаев работают с данными, которые могут быть промежуточными, входными или выходными. Все эти данные вместе с инструкциями сохраняются в регистрах и памяти.

Регистры

Регистр — минимальная ячейка памяти данных. Регистры состоят из триггеров (англ. latches/flip-flops). Триггеры, в свою очередь, состоят из логических элементов и могут хранить в себе 1 бит информации.

Прим. перев. Триггеры могут быть синхронные и асинхронные. Асинхронные могут менять своё состояние в любой момент, а синхронные только во время положительного/отрицательного перепада на входе синхронизации.

По функциональному назначению триггеры делятся на несколько групп:

  • RS-триггер: сохраняет своё состояние при нулевых уровнях на обоих входах и изменяет его при установке единице на одном из входов (Reset/Set — Сброс/Установка).
  • JK-триггер: идентичен RS-триггеру за исключением того, что при подаче единиц сразу на два входа триггер меняет своё состояние на противоположное (счётный режим).
  • T-триггер: меняет своё состояние на противоположное при каждом такте на его единственном входе.
  • D-триггер: запоминает состояние на входе в момент синхронизации. Асинхронные D-триггеры смысла не имеют.

Для хранения промежуточных данных ОЗУ не подходит, т. к. это замедлит работу процессора. Промежуточные данные отсылаются в регистры по шине. В них могут храниться команды, выходные данные и даже адреса ячеек памяти.

Принцип действия RS-триггера

Память (ОЗУ)

ОЗУ (оперативное запоминающее устройство, англ. RAM) — это большая группа этих самых регистров, соединённых вместе. Память у такого хранилища непостоянная и данные оттуда пропадают при отключении питания. ОЗУ принимает адрес ячейки памяти, в которую нужно поместить данные, сами данные и флаг записи/чтения, который приводит в действие триггеры.

Прим. перев. Оперативная память бывает статической и динамической — SRAM и DRAM соответственно. В статической памяти ячейками являются триггеры, а в динамической — конденсаторы. SRAM быстрее, а DRAM дешевле.
