Параллельный порт

Параллельный порт (Centronics) используется для одновременной передачи 8 битов информации. В компьютерах этот порт используется главным образом для подключения принтера, хотя это не исключает возможность подсоединения к нему других устройств, например графопостроителей или даже других ПЭВМ.

Параллельные порты компьютера обозначаются LPT1- LPT4, поддерживаются BIOS-прерыванием INT 17h:

00h — вывод символа без аппаратных прерываний;

O1h — инициализация интерфейса и принтера;

02h — опрос состояния принтера.

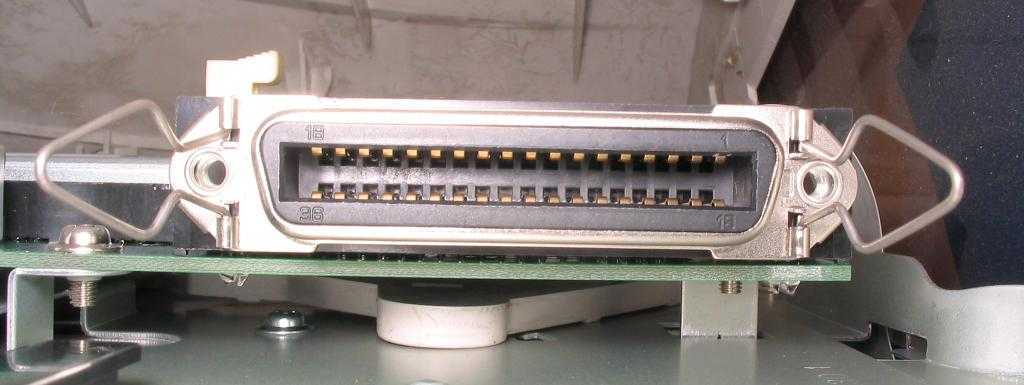

Конструктивно порт обычно оформлен в виде 25-контактного разъема типа D (DB25).

Имеется восемь шин данных, для каждой из них — своя линия заземления.

Кроме того, имеются управляющие сигналы:

сигнал строба strobe на контакте 1 сообщает принтеру, что текущая передача данных окончена и принтер может печатать символ;
линия подтверждения готовности АСК на контакте 10. До тех пор, пока на этой линии высокий потенциал, компьютер не посылает данных;
линия занятости Busy сигнализирует компьютеру о том, что принтер занят;
линия выбора Select показывает, что принтер выбран (то есть режим онлайн);
линия автоматического перевода строки Fdxt;
линия ошибки Error — принтер сообщает об ошибке (например, кончилась бумага);
линия Ink — компьютер переводит принтер в то состояние, в котором он находился после включения питания (то есть начальное состояние);
линия Slctin — по этой линии компьютеру сообщается, готов ли принтер принимать данные (при низком уровне сигнала — готов, при высоком — нет).

Параллельное соединение применяется на расстояниях не более 5 метров, некоторые источники ограничивают расстояние 1-2 метров; при увеличении длины параллельных проводов возрастает межпроводная емкость, что приводит к перекрестным помехам, кроме того, растут материальные затраты на реализацию линии.

В принципе, параллельные порты должны быть двунаправленными и соответствовать требованиям стандарта ЕРР, поскольку он позволяет передавать данные в 10 раз быстрее, чем стандартные параллельные порты (2 Мбит/с против 200 Кбит/с).

Порт располагается обычно на задней стенке компьютера как D образная 25-контактная розетка. Там может также иметься D образная 25-контактная вилка.

Более новые параллельные порты выполнены в стандарте IEEE 1284, первая редакция которого вышла в 1994 году Этот стандарт определяет пять следующих режимов работы:

Режим совместимости.
Режим тетрады.
Режим байтов.
Режим ЕРР (Расширенный параллельный порт).
Режим ЕСР (Режим с расширенными возможностями).

Что делать, если вы не можете идентифицировать устройство, подключенное к вашему Wi-Fi

Самый простой способ предотвратить это при использовании вашего Wi-Fi — это изменить пароль Wi-Fi вашего роутера. Это означает, что вам придется вводить новый пароль для всех своих устройств, что очень неудобно.

Большинство маршрутизаторов имеют возможность выполнять фильтрацию MAC-адресов. При включении это становится списком устройств, которым разрешено подключаться к маршрутизатору. Это означает, что вам нужно ввести MAC-адреса всех ваших устройств, что также является проблемой, если только ваш маршрутизатор не имеет возможности блокировать определенные MAC-адреса, что сэкономит много хлопот.

Устройства ввода

Периферией для ввода называется оборудование, предназначенное для введения данных в электронно-вычислительную машину. Различают несколько видов таких устройств:

для ввода графической информации (сканер или специальный планшет);
механического ввода (клавиатуры);
непрерывного ввода (мышь).

Кроме того, отдельно выделяют устройства для ввода графической и звуковой информации.

А также указательные (координатные) и игровые – при этом, например, джойстики относят и к первому, и ко второму типу.

Тогда как геймпады и рули – только к устройствам, предназначенным для игр.

Рис. 2. Основные устройства ввода информации в компьютер.

Клавиатуры и манипуляторы

Компьютерные мыши предназначены для управления курсором и отдачи команд компьютеру с помощью расположенных на манипуляторах клавиш и колёсиков.

Клавиатуры позволяют сделать тоже самое путём механического ввода символов.

Современные операционные системы практически не могут работать без этих устройств – кроме моноблоков с сенсорными экранами.

А для их подключения может использоваться три варианта разъёмов (устаревший Com-порт, более современный PS/2 и универсальный USB).

Хотя некоторые модели могут соединяться с ПК (в первую очередь, с ноутбуками) через Bluetooth.

К определённым разновидностям координатной периферии для ввода относят игровые устройства – геймпады, рули, джойстики.

И даже специальные танцевальные платформы и световые пистолеты. В этом же списке находится и трекбол, принцип работы которого напоминает компьютерную мышь.

Рис. 3. Игровой манипулятор, объединяющий функциональность клавиатуры, геймпада и планшета.

Передача звуковой и графической информации

Для упрощения ввода графики существует специальный вид периферийных устройств – графические планшеты.

С их помощью можно переносить на ПК информацию, рисуя на поверхности, как на бумаге

Использование этой периферии важно для разработки чертежей и создания дизайнерских проектов

Для того чтобы внести на ПК уже готовое изображение и даже текст пользуются сканирующими устройствами.

Сканеры могут быть чёрно-белыми и цветными, ручными и настольными (которые, в свою очередь, делятся на роликовые и планшетные).

Следует знать: Планшетное сканирующее устройство позволяет отсканировать любое плоское изображение – из книги, с листа практически любого размера (при несовпадении форматов сканирование проводится по частям). Роликовый вариант обеспечивает непрерывное сканирование, но подходят только для листовых материалов.

Рис. 4. Сканирующее планшетное устройство.

Для передачи на ПК информации в форме видеозаписи пользуются веб камерами, подключающимися к системному блоку через USB или по беспроводной связи.

Они же подойдут и для общения по сети.

Камера может комплектоваться микрофоном, для того чтобы записывать не только изображение, но и звук.

Если же такой возможности не предусмотрено, запись следует вести с использованием внешнего прибора.

Рис. 5. Веб-камера с разрешением 1080p.

Необходимость в использовании микрофонов возникает при передаче аудио информации и отсутствии встроенных вариантов, характерных для веб-камер и ноутбуков.

Однако даже к мобильным компьютерам иногда бывает необходимо подключать внешнее устройство через специальный 3,5-миллиметровый разъём. Например, для получения более качественного звука.

Рис. 6. Внешний микрофон.

ВИДЕО ИНТЕРФЕЙСЫ

ПОРТ VGA

Этот порт есть в большинстве компьютеров. Он размещен на видеокарте и предназначен для подключения экранов, проекторов и телевизоров высокой четкости. Это порт типа D-Sub разъем, состоящий из 15 контактов, размещенных в три ряда. Разъем называется DE-15.

Порт VGA — это основной интерфейс для связи между компьютерами и более старыми ЭЛТ-мониторами. Современные ЖЖ-дисплеи и светодиодные мониторы поддерживают VGA, но качество изображения снижается до разрешения 648×480.

В связи с увеличением использования цифрового видео, порты VGA заменяются на HDMI и Display. В некоторых ноутбуках тоже есть порты VGA, для подключения внешних мониторов. Вот его схема:

DIGITAL VIDEO INTERFACE (DVI)

DVI — это высокоскоростной цифровой интерфейс для обеспечения связи между видеокартой и экраном компьютера. Он был разработан для минимизации потерь при передачи видео сигнала и замены технологии VGA.

Есть несколько типов DVI разъемов, это DVI-I, DVI-D и DVI-A. DVI-I — это порт с возможностью передаче как цифровых, так и аналоговых сигналов. DVI-D поддерживает только цифровые сигналы, DVI-A — только аналоговые. Цифровые сигналы могут передавать видео с разрешением 2560х1600.

Кроме того, было разработано несколько модификаций. Apple разработала Mini-DVI, который выглядит очень похоже на VGA и намного меньше, чем обычный DVI:

Затем был еще Micro-DVI, он еще меньше чем Mini-DMI и по размеру похож на разъем USB и способен передавать только цифровые сигналы:

DISPLAY PORT

Display Port это цифровой интерфейс, который был разработан для замены VGA и DVI и может передавать не только видео, но и аудио сигналы. Последняя версия может передавать видео с разрешением до 7680х4320.

Display Port имеет 20-контактный разъем, который намного меньше чем DVI и позволяет передавать более высокое разрешение видео. Вот схема размещения контактов:

РАЗЪЕМ RCA

Порт RCA может передавать аудио и видео сигнал с помощью трех кабелей. Видео сигнал передается по желтому кабелю и поддерживается максимальное разрешение до 576i. Красный и белый порт используются для передачи аудио сигнала.

COMPONENT VIDEO

Интерфейс Component Video разделяет видеосигнал на несколько каналов и позволяет получить более высокое качество, чем при использовании RCA. Могут передаваться как аналоговые, так и цифровые сигналы.

S-VIDEO

S-Video используется только для передачи видеосигнала. Качество изображения лучше, чем в двух предыдущих вариантах, но разрешение меньше чем в Component. Этот порт, как правило, черного цвета и есть во всех телевизорах и большинстве компьютеров. Он очень похож на PS/2, но имеет только 4 контакта:

HDMI

HDMI расшифровывается как High Definition Media Interface. Это интерфейс для передачи и приема цифрового видео и аудио сигнала высокой четкости на такие устройства как мониторы компьютера, телевизоры высокой четкости, Blue-Ray плееры, игровые консоли, камеры. Сейчас HDMI считается стандартным портом для передачи видео данных.

Порт HDMI типа A выглядит вот так:

В разъеме используется 19 контактов, а последняя версия 2.0 может передавать видеосигнал с разрешением 4096х2160 и 32 аудиоканала. Схема подключения контактов:

Способ 2: Отключение звуковой карты

Если вы подключаетесь к дискретной аудиокарте и в свойствах видите сообщение об отсутствии данных о гнезде подключения, возможно, у нее конфликт со встроенным оборудованием, а значит, его придется отключить. В этом случае может быть два варианта решения проблемы.

Вариант 1: «Диспетчер устройств»

Открываем ДУ, во вкладке «Звуковые, игровые и видеоустройства» находим интегрированное оборудование и отключаем его с помощью иконки в виде стрелочки вниз.

Теперь проверяем, чтобы было активно дискретное устройство. Если оно отключено, активируем его, нажав зеленую иконку со стрелочкой вверх. Перезагружаем компьютер.

Вариант 2: BIOS (UEFI)

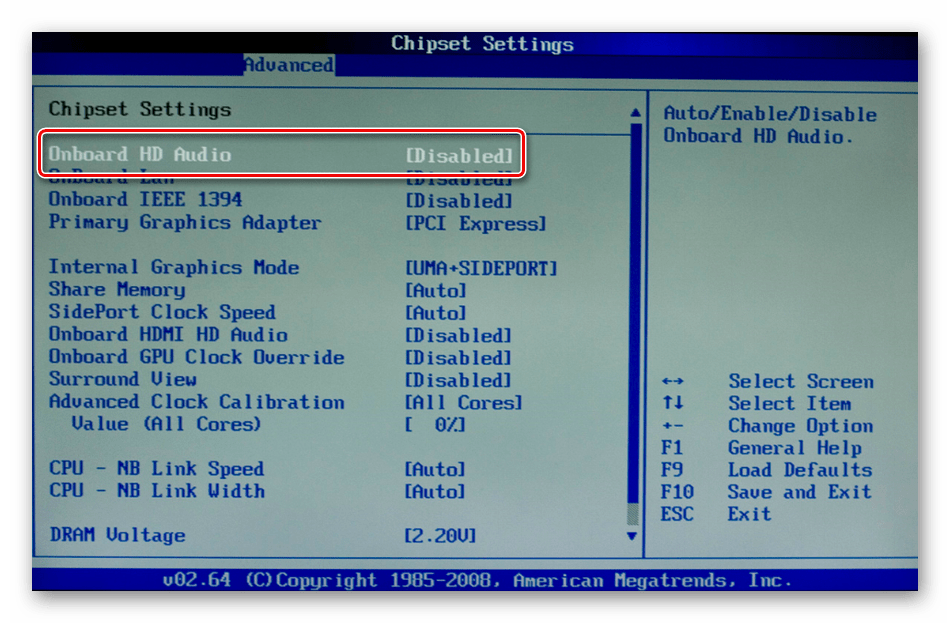

В BIOS материнских плат, оснащенных интегрированной аудиокартой, обычно есть опция, позволяющая управлять ею. По умолчанию она активна, но если это мешает использовать дискретную аудиоплату, функцию можно отключить.

В зависимости от версии базовой системы ввода-вывода (AMI, Award, UEFI) опции, отвечающие за активацию встроенной звуковой карты, могут называться по-разному. Уточнить информацию об их наличии и наименовании можно в руководстве пользователя к материнской плате. О том, как отключить интегрированное звуковое устройство в разных версиях BIOS, мы подробно писали в отдельной статье.

Подробнее: Отключение встроенной звуковой карты в BIOS

Антивирус или брандмауэр может блокировать сетевые устройства

Правда, у меня после отключения встроенного в антивирусе фаервола проблема не была решена (значит, проблема скорее всего не в нем), но все ровно мне кажется, что в моем случае без участия антивируса не обошлось.

Поэтому, попробуйте на время полностью остановить работу антивируса, или хотя бы отключить встроенный в него фаервол (межсетевой экран). В NOD 32 это делается вот так:

Для проверки это нужно сделать на всех компьютерах, которые будут участвовать в локальной сети.

Вполне возможно, что у вас установлены еще какие-то программы, которые могут мониторить сеть и управлять сетевыми соединениями.

Если окажется, что проблема в антивирусе, то нужно добавить свою сеть в исключения. Запретить фаерволу блокировать саму сеть, или сетевые устройства.

Если у вас нет антивируса, то можно поэкспериментировать с отключением/включением брандмауэра встроенного в Windows.

Диспетчер устройств и драйвера USB

В этой части речь пойдет о том, как исправить ошибку Устройство USB не опознано в диспетчере устройств Windows 7, 8 или Windows 10. Отмечу, что это сразу несколько способов и, как я писал выше, они могут сработать, а могут и нет конкретно для вашей ситуации.

Итак, прежде всего зайдите в диспетчер устройств. Один из быстрых способов это сделать — нажать клавиши Windows (с эмблемой) + R, ввести devmgmt.msc и нажать Enter.

Ваше неопознанное устройство скорее всего будет находиться в следующих разделах диспетчера:

Контроллеры USB
Другие устройства (и называться «Неизвестное устройство»)

Если это неизвестное устройство в других устройствах, то вы можете, подключившись к Интернету, кликнуть по нему правой кнопкой мыши и выбрать пункт «Обновить драйверы» и, возможно, операционная система сама установит все, что нужно. Если нет, то вам поможет статья Как установить драйвер неизвестного устройства.

В том случае, когда неизвестное USB устройство с восклицательным знаком отображается в списке «Контроллеры USB», попробуйте следующие две вещи:

Нажмите правой кнопкой мыши по устройству, выберите «Свойства», затем на вкладке «Драйвер» нажмите кнопку «Откатить», если она доступна, а если нет — «Удалить» для удаления драйвера. После этого в диспетчере устройств нажмите «Действие» — «Обновить конфигурацию оборудования» и посмотрите, перестало ли ваше USB устройство быть неопознанным.
Попробуйте зайти в свойства всех устройств с названиями Generic USB Hub, Корневой USB-концентратор или USB Root Controller и на вкладке «Управление электропитанием» снять галочку «Разрешить отключение этого устройства для экономии питания».

Еще один способ, работоспособность которого довелось увидеть в Windows 8.1 (когда система пишет код ошибки 43 в описании проблемы Устройство USB не опознано): для всех перечисленных в предыдущем пункте устройств по порядку попробуйте следующее: нажмите правой кнопкой мыши — «Обновить драйверы». Затем — выполнить поиск драйверов на этом компьютере — выбрать драйвер из списка уже установленных драйверов. В списке вы увидите совместимый драйвер (который уже и так установлен). Выберите его и нажмите «Далее» — после переустановки драйвера для того USB контроллера, к которому подключено неопознанное устройство, оно может заработать.

AGP (Accelerated graphics port)

Несмотря на разрядность и скорость шины PCI, оставалась проблема, которая превышала ее возможности — выдача графической информации. Если адаптер CGA (4=22 цвета, экран 320 х 200 точек, частота 60 Гц) требует пропускную способность 2 х 320 х 200 х 60=7 680 000 бит/с=960 Кбайт/с, адаптер XGA (216 цветов, экран 1024 x 768 пикселей, частота 75 Гц) требует 16 x 1024 x 758 x 75=9 433 718 400 бит/с ~ 118 Мбайт/с. В то же время пиковая пропускная способность РС1 составляла до 132 Мбайт/с.

Фирмой Intel было предложено решение в виде AGP — Accelerated graphics port (порт ускоренного графического вывода). Появление шины AGP в начале 1998 года было своеобразным прорывом в области графических работ. При частоте шины в 66 МГц она была способна передавать два блока данных за один такт. Пропускная способность шины составляет 500 Мбайт/с (V2.0) при двух режимах работы: DMA и Execute. Основным же преимуществом AGP является возможность хранения текстур в оперативной памяти. При этом скорости работы шины AGP хватает для их своевременной передачи в видеопамять (работа в режиме DMA). В режиме Execute оперативная и видеопамять воспринимаются как равноправные. Текстуры выбираются блоками 4 Кбайт из общей памяти с помощью таблицы GART (Graphic Adress Re-mapping Table) и передаются, минуя локальную память видеокарты. На сегодняшний день существует стандарт (поддерживаемый новыми чипсетами Intel и Via) AGP4x, позволяющий повысить пропускную способность до 1 Гбайт/с.

Схемы AGP взаимодействуют непосредственно с четырьмя источниками информации (Quadra port acceleration):

процессором (кэш память 2-го уровня);
оперативной памятью;
графической картой AGP;
шиной PCI.

Схема взаимодействия элементов с использованием AGP

AGP функционирует на скорости процессорной шины (FSB). При тактовой частоте 66 МГц, например, это в 2 раза выше, чем скорость PCI, и позволяет достигать пиковой пропускной способности в 264 Мбай/с. В графических картах, специально спроектированных для AGP, передача происходит как по переднему, так и по заднему фронту тактовых импульсов центрального процессора, что позволяет при частоте 133 МГц осуществлять передачу со скоростью до 528 Мбайт/с (это называется «2-х графика»). В дальнейшем была выпущена версия AGP 2.0, которая поддерживала «4-х графику» или четырехкратную передачу данных за один такт центрального процессора.

Контроллер HyperTransport

Фирмой AMD была (процессор Hammer) предложена архитектура ГиперТранспорт (HyperTransport), обеспечивающая внутреннее соединение процессоров и элементов чипсета для организации многопроцессорных систем и повышения скорости передачи данных более чем в 20 раз.

В традиционной архитектуре с северным и южным мостами транзакции памяти должны проходить через микросхему «Северного моста», что вызывает дополнительные задержки и снижает потенциальную производительность. Чтобы избавиться от этого «узкого места» производительности, корпорация AMD интегрировала контроллер памяти в процессоры AMD64. Прямой доступ к памяти позволил существенно уменьшить задержки при обращении процессора к памяти. С увеличением тактовой частоты процессоров задержки станут еще меньше.

Интерфейс HyperTransport

В основу шины HyperTransport — универсальной шины межчипового соединения — положено две концепции: универсальность и масштабируемость. Универсальность шины HyperTransport заключается в том, что она позволяет связывать между собой не только процессоры, но и другие компоненты материнской платы. Масштабируемость шины состоит в том, что она дает возможность наращивать пропускную способность в зависимости от конкретных нужд пользователя.

Масштабируемость шин PCI и ГиперТранспорт

Устройства, связываемые по шине HyperTransport, соединяются по принципу «точка-точка» (peer-to-peer), что подразумевает возможность связывания в цепочку множества устройств без использования специализированных коммутаторов. Передача и прием данных могут происходить в асинхронном режиме, причем передача Данных организована в виде пакетов длиной до 64 байт. Масштабируемость шины HyperTransport обеспечивается посредством магистрали шириной 2.4, 8.16 и 32 бит в каждом направлении. Кроме того, предусматривается возможность работы на различных тактовых частотах (от 200 до 800 МГц). При этом передача данных происходит по обоим фронтам тактового импульса. Таким образом, пропускная способность шины HyperTransport меняется от 200 Мбайт/с при использовании частоты 200 МГц и двух двухбитовых каналов до 12.8 Гбайт/с при использовании тактовой частоты 800 МГц и двух 32-битовых каналов.

Сравнительные физические размеры шин ГиперТранспорт и AGP

В чем разница между домашней и общественной сетью?

Как я уже писал выше, разница в настройках общего доступа, которые по умолчанию применяются к сети, после присвоения ей сетевого профиля. Все просто:

Частная сеть, или домашняя – компьютер будет обнаруживаться в сети другими устройствами и будет доступен общий доступ к файлам и принтерам. Конечно же рекомендуется присваивать этот сетевой профиль Wi-Fi сети, или Ethernet подключению только тогда, когда вы доверяете самой сети. Например, подключены к своей домашней сети, на работе и т. д. И если есть необходимость, чтобы компьютер участвовал в локальной сети.
Общедоступная сеть, или общественная – здесь все наоборот. Для этого профиля настройки по умолчанию заданы таким образом, что ваш компьютер не будет участвовать в локальной сети. Его не будут обнаруживать другие устройства в сети и он будет максимально защищен. Когда подключаемся к открытым, неизвестным Wi-Fi сетям, или даже напрямую по сетевому кабелю от провайдера, то рекомендуется ставить именно этот сетевой профиль.

Параметры общего доступа можно сменить отдельно для каждого профиля. Или сразу для всех сетей. Сделать это можно в панели управления. По адресу: Панель управления\Все элементы панели управления\Центр управления сетями и общим доступом\Дополнительные параметры общего доступа

Эти настройки могут пригодится например при настройке локальной сети. Но без необходимости лучше не менять параметры. Особенно в разделе «Все сети» и «Гостевая или общедоступная».

Кстати, обратите внимание на скриншот выше. Возле профиля, который выбран для сети к которой вы подключены в данный момент, будет надпись «текущий профиль»

Это уже параметры сетевых профилей. А у нас статья немного на другую тему. Сейчас я покажу, как сменит общедоступную сеть на частную и наоборот в Windows 10.

Какой сетевой профиль выбрать?

Если у вас интернет подключен по кабелю от домашнего роутера – то можете выбрать профиль «Частный». А если интернет подключен напрямую от провайдера, то лучше установить «Общедоступные».

Что касается Wi-Fi сетей, то здесь все просто. Если вы доверяете сети (дома, на работе, у друзей) то можно выбирать «Частный». А если сеть где-то в кафе, отеле, магазине и т. д., то конечно же запрещаем общий доступ выбрав профиль «Общедоступные».

Отслеживание телефона через открытые сети Wi-Fi без ведома владельца

Если вы видите публичную сеть Wi-Fi без пароля, лучше не используйте её для выхода в Интернет. Злоумышленники в незащищенной сети вай-фай могут просматривать весь ее незашифрованный трафик, и легко подключиться к вашему мобильному телефону без вашего ведома.. Также они могут перенаправлять вас на похожие банковские сайты или сайты электронной почты, предназначенные для захвата имени пользователя и пароля.

Как защитить себя:

Используйте только общедоступные сети Wi-Fi, которые защищены паролем и имеют включенный WPA2 /3, в которых трафик по умолчанию зашифрован во время передачи;
Загрузите приложение VPN для шифрования трафика вашего смартфона, уровня «NordVPN» и аналогов;
Если вам необходимо подключиться к общедоступной сети и у вас нет приложения ВПН, не вводите данные для входа на банковские сайты или электронную почту. Если этого не удается избежать, убедитесь, что в адресной строке браузера указан правильный линк. И никогда не вводите личную информацию, если у вас нет безопасного подключения к другому сайту (ищите «https» в URL-адресе и зеленый значок замка в адресной строке).
Включение двухфакторной аутентификации для учетных записей онлайн также поможет защитить вашу конфиденциальность в общедоступном вай-фай.

Ввод и общие порты

В современных компьютерах последовательные порты практически уже не используются они были вытеснены более современными параллельными портами, которые имеют лучшую производительность работы. Но на многих материнских платах все еще есть разъемы для этих интерфейсов. Это сделано для совместимости со старыми устройствами, такими как мыши и клавиатуры.

PS/2

Разъем PS/2 был разработан корпорацией IBM для подключения мыши и клавиатуры. Он начал использоваться начиная с устройства персонального компьютера IBM/2. От имени этого компьютера и было образовано имя порта. Интерфейс имеет специальную маркировку — фиолетовый для клавиатуры и зеленый для мыши.

Как вы можете видеть, это разъем на шесть контактов, вот его схема:

Даже несмотря на то что цоколи и раскладка контактов для мыши и клавиатуры одинаковы, компьютер не обнаружит устройство, если вы подключите его не в тот разъем. Как я уже говорил, на данный момент PS/2 уже вытеснен другой технологией. Теперь подключение к компьютеру периферийных устройств чаще всего выполняется по USB.

Последовательный порт (Serial Port)

Несмотря на то, что последовательными портами называется целая группа портов, включая PS/2, есть еще одно значение у этого термина. Он используется для обозначения интерфейса совместимого со стандартом RS-232. К таким интерфейсам относятся DB-25 и DE-9.

DB-25
— это вариант разъема D-Sub изначально разработанный в качестве основного порта для соединения по протоколу RS-232. Но большинство устройств используют не все контакты.

Затем был разработан DE-9
, который работал по тому же протоколу, а DB-25 стал использоваться чаще для подключения принтера вместо параллельного порта. Сейчас DE-9 — это основной последовательный порт, работающий по протоколу RS-232. Его также называют COM портом. Этот разъем все еще иногда применяется для подключения мыши, клавиатуры, модемов, ИБЛ и других устройств, работающих по этому протоколу.

Сейчас интерфейсы подключения устройств компьютеру DB-25 и DE-9 применяются все реже, потому что их вытесняет USB и другие порты.

Параллельный порт Centronics или 36-pin порт

Порт Centronics или 36-pin был разработан для связи компьютера и принтера по параллельному протоколу. Он имеет 36 контактов и перед началом широкого применения USB был достаточно популярен.

Ввод и общие порты

PS/2

Как вы можете видеть, это разъем на шесть контактов, вот его схема:

Последовательный порт (Serial Port)

DB-25 — это вариант разъема D-Sub изначально разработанный в качестве основного порта для соединения по протоколу RS-232. Но большинство устройств используют не все контакты.

Затем был разработан DE-9, который работал по тому же протоколу, а DB-25 стал использоваться чаще для подключения принтера вместо параллельного порта. Сейчас DE-9 — это основной последовательный порт, работающий по протоколу RS-232. Его также называют COM портом. Этот разъем все еще иногда применяется для подключения мыши, клавиатуры, модемов, ИБЛ и других устройств, работающих по этому протоколу.

Параллельный порт Centronics или 36-pin порт

1.1. Понятия, характеризующие интерфейсы компьютера

В общем значении интерфейс (от англ. interface — поверхность раздела, перегородка) — это совокупность средств, методов и правил взаимодействия (управления, контроля и т. д.) между элементами системы. Мы же в нашей работе будем говорить о понятии “интерфейс” в информатике.

Интерфейс представляет собой совокупность стандартизованных аппаратных и программных средств, обеспечивающих обмен информацией между устройствами. В основе построения интерфейсов лежат унификация и стандартизация (использование единых способов кодирования данных, форматов данных, стандартизация соединительных элементов — разъемов и т.д.). Наличие стандартных интерфейсов позволяет унифицировать передачу информации между устройствами независимо от их особенностей. В настоящее время для разных классов ЭВМ применяются различные принципы построения системы ввода-вывода и структуры вычислительной машины. В персональном компьютере, как правило, используется структура с одним общим интерфейсом, называемым также системной шиной.

Таким образом, основной функцией интерфейсов компьютера является унификация внутрисистемных и межсистемных связей и устройств.

Различные типы интерфейсов обеспечивают разные скорости передачи информации между узлами машины, позволяют подключать разное количество внешних устройств и различные их виды.

Совокупность интерфейсов определяет архитектуру персонального компьютера.

К интерфейсам относятся: порты, шины, сетевые интерфейсы.

Порты — специализированные разъёмы в компьютере, предназначенные для подключения оборудования определённого типа.

Шины — наборы проводников, по которым происходит обмен сигналами между внутренними устройствами компьютера.

Сетевые интерфейсы — периферийные устройства, позволяющие компьютеру взаимодействовать с другими устройствами сети.

Далее мы рассмотрим более подробные классификации интерфейсов.
