Компоненты материнской платы

Чипсеты

Чипсет представляет собой группу небольших микросхем, которые координируют поток данных от ключевых компонентов компьютера. Это процессор, оперативная память, вторичный кэш. и все остальные устройства, размещенные на шинах. Чипсет также контролирует передачу данных от жесткого диска и других устройств, подключенных по IDE.

У каждого компьютера есть два чипсета, это очень нужные части материнской платы компьютера:

Северный мост — также называется контроллер памяти, отвечает за контроль передачи данных между процессором и оперативной памятью. Физически, он находится посередине между ними. Еще иногда можно найти название GMCH (Graphic and Memory Controller Hub);
Южный мост — еще известен как контроллер расширений, управляет связью между медленными расширениями. Как правило, с помощью него соединяются несколько шин.

Зачем компьютеру материнская плата

Без лишних слов перечислим основные функции материнской платы:

Объединяет все «внутренности» компьютера между собой (на ней установлен сокет для процессора, разъёмы под ОЗУ и графический адаптер и т.д).
Материнка превращает мышку, дисплей, системный блок, клавиатуру и другие компоненты – в единую рабочую экосистему.
Отвечает за то, чтобы ЦП контролировал работу других частей компьютера. То есть материнская плата не только превращает все компоненты ПК в одно целое, но еще и поддерживает связь между ними.
Материнская плата отвечает за передачу картинки на монитор (в случае интегрирования в нее графической карты).
Системная плата отвечает за звук компьютера, поскольку в настоящее время огромное число моделей плат имеет встроенную звуковую карту.
Обеспечение доступа в интернет — современные материнки обладают встроенным сетевым адаптером.

Дальше следует описание разъемов.

Разъем под кабель питания. К данному разъему при сборке компьютера подключается кабель от блока питания. Кабель фиксируется в гнезде при помощи специальной защелки, которая служит не столько фиксатором, сколько предохранительным средством, которое должно препятствовать случайному отключению кабеля.

Разъемы для подключения передней панели. К этим разъемам подключаются кнопки включения и перезагрузки (Power и Reset), а также светодиоды (контрольные индикаторы), расположенные на передней панели Вашего ПК.

Разъем IDE. Данный разъем предназначен для подключения жесткого диска или оптического привода, например, если у Вас IDE интерфейс. Можно сказать, что подобные разъемы уже свое «отжили», поэтому на системных платах можно встретить только один подобный слот. Кстати,к одному IDE-разъему можно подключить 2 устройства.

Разъем SATA. Это еще один основной компонент материнской платы. В настоящее время жесткие диски компьютеров подключается к systemboard при помощи разъема SerialATA. Такие разъемы обладают высокоскоростной передачей данных, по сравнению со старыми IDE-разъемами.

Разъемы PS/2. К этим разъемам подключаются клавиатура и мышь (лиловый и зеленый цвета гнезд, соответственно).

Цифровые аудио вход и выход. К данным разъемам могут быть подключены Hi-Fi-усилитель, стереосистема или цифровой рекордер.

External Serial ATA (eSATA) – такие разъемы используются для подключения внешних жестких дисков, при этом передача данных производится значительно быстрее по сравнению с USB 2.0Аналоговые аудио вход и выход. При наличии в компьютере звукового контроллера к данным разъемам подключаются динамики, микрофон и наушники.

Сетевые разъемы. К этим разъемам подключается сетевой кабель, используемый при подключении компьютера к локальной сети.

USB-разъемы. Разъемы к которым подключается практически все периферийное оборудование (принтер, мышь, картридер, внешний жесткий диск и т.д.). Если судить по количеству всевозможного периферийного оборудования, то можно сделать вывод о том, что лишних USB-портов не бывает.Статья взята с сайта:http://cictemnik.ru/

Основные компоненты материнской платы настольного компьютера

Разъем для установки процессора

Разъем для установки процессора это прямоугольное посадочное место, на которое устанавливается процессор. В большинстве случаев разъем для установки процессора размещается в верхней части материнской платы, примерно по середине платы.

Разъемы для установки процессора отличаются в зависимости от производителя процессора (Intel или AMD), а также в зависимости от конкретной модели процессора. Универсальных материнских плат не бывает. Материнская плата всегда поддерживает процессоры только одного типа. Это нужно учитывать при выборе процессора и платы.

Информацию о поддерживаемых процессорах можно найти на официальном сайте производителя материнской платы.

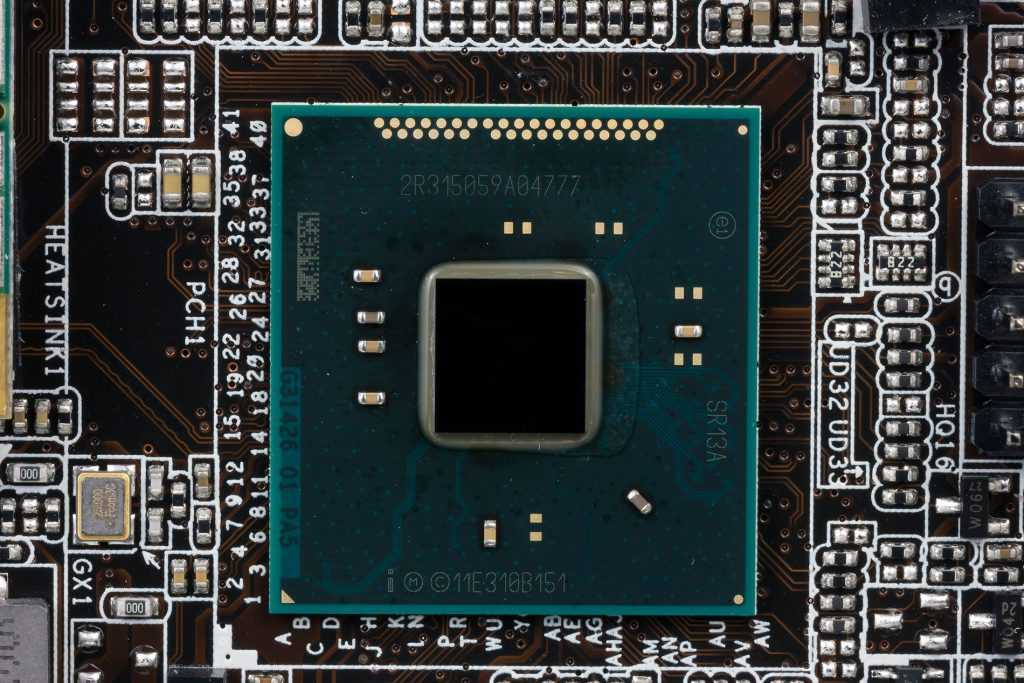

Чипсет

Чипсет это основный компонент материнской платы. Как правило, чипсет находится намного ниже процессора. Это самая большая микросхема на плате и она закрыта радиатором.

Чипсет отвечает за работу всей платы, а также за взаемодействие процессора с остальными компонентами компьютера. От модели чипсета зависит, какими возможностями будет обладать материнская плата и компьютер в целом. В дешевые материнские платы встраиваются простые чипсеты, которые ограничивают функциональность компьютера. Например, все процессоры Sandy Bridge оснащаются встроенным графическим ускорителем, но использовать этот графический ускоритель могут только платы с чипсетом Z68.

При выборе материнской платы очень важно учитывать на базе какого чипсета она построена и какими возможностями обладает тот или иной чипсет. В более старых компьютерах чипсет состоит из двух микросхем

Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета

В более старых компьютерах чипсет состоит из двух микросхем. Эти микросхемы называются северным и южными мостами. Начиная с процессоров на базе архитектур Intel Nehalem и AMD Sledgehammer, возможности северного моста встраиваются прямо в процессор. Поэтому на плате размещается только одна микросхема чипсета.

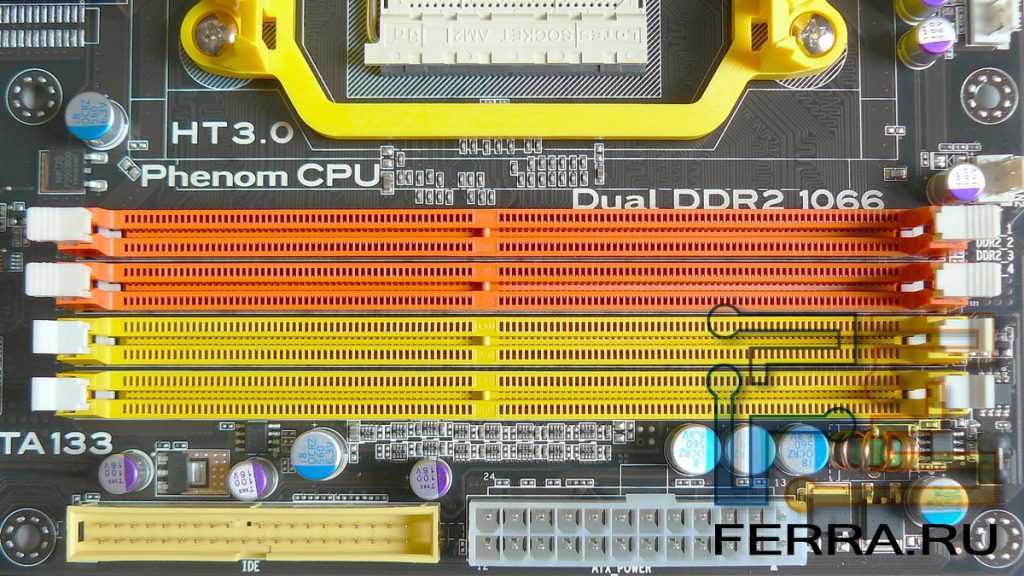

Слоты для установки оперативной памяти

Слоты для установки оперативной памяти это длинные разъемы справа или по обе стороны от процессора. На плате может быть установлено 2, 4, 8 и больше слотов для оперативной памяти. Но, в большинстве случаев количество слотов небольшое.

Слоты для оперативной памяти могут быть различных типов (DDR1, DDR2, DDR3). Перед покупкой оперативной памяти не обходимо узнать тип поддерживаемой памяти, количество слотов на материнской плате, а также максимальной объем памяти, которые поддерживает плата. Эту информацию можно получить на официальном сайте производителя платы.

Слоты расширения

Слоты расширения это слоты в нижней части платы. В отличие от слотов оперативной памяти, которые размещаются вертикально, слоты расширения расположены горизонтально. Кроме этого платы, установленные в слоты расширения, крепятся к корпусу компьютера с помощью специального винта.

На данный момент используются только два типа слотов расширения. Это PCI Express и PCI. Видеокарты устанавливаются в слоты PCI Express. Остальные платы (звуковые платы, ТВ-тюнеры и т.д.) могут устанавливаться как в PCI Express, так и в PCI.

SATA разъемы

SATA разъемы – это разъемы, предназначенные для подключения жестких дисков, оптических дисководов, а также SSD накопителей.

Как правило, SATA разъемы обозначаются красным цветом и размещаются в нижней части материнской платы.

Разъем питания

Разъем питание это разъем, с помощью которого материнская плата получает питание от блока питания. Как правило, этот разъем окрашен белым цветом и размещается в правой части материнской платы.

Что же такое BIOS и в чём его необходимость

BIOS (от англ. Basic Input Output System), считается одной из важнейших микросхем системной платы, ведь в ней находятся прямо с завода производителя важные программы, требующиеся для первичной загрузки компьютера

После включения компьютера и поступления питания к процессору, он первым делом обращается к микросхеме BIOS и уже не прекращает с ней работу до самого выключения компьютера.Что бы увидеть BIOS в работе, при старте компьютера нужно только обратить внимание на белые надписи на чёрном фоне – это и будет BIOS в работе

Что же делает BIOS? Эта программа необходима для проверки основных систем компьютера сразу же после включения, а также обеспечивает взаимодействие с клавиатурой и мышью, а также с монитором, в случае с ноутбуком — с его дисплеем.

Для восстановления по умолчанию настроек BIOS нужно извлечь батарейку независимого питания или же при помощи специальной перемычки, хоть перемычка и батарейка на разных платах могут находиться в разных местах, но вероятнее всего они находятся середине или же в правом нижнем углу.

Basic Input / Output System (BIOS)

расшифровывается как Basic Input Output System
. Это часть энергонезависимой памяти, доступной только для чтения, в которой содержится программное обеспечение низкого уровня, которое контролирует все аппаратное обеспечение и выступает связующим звеном между ним и операционной системой.

Все материнские платы включают в себя небольшой блок памяти, которая используется для инициализации оборудования во время загрузки и управления оборудованием во время работы операционной системы. BIOS содержит весь необходимый код для управления клавиатурой, экраном, дисками, портами передачи данных. Все программы BIOS хранятся на энергонезависимой памяти.

Шина расширений

Шина расширений это путь связи между процессором и периферийными устройствами, которые подключены через порты материнской платы. Она состоит из серии слотов на материнской плате. Платы расширений подключаются к шине. Наиболее распространенная шина расширений — это PCI, они используется в персональных компьютерах и других устройствах. Шины способны передавать данные, сигналы, адреса памяти и управляющие сигналы от одного устройства к другому.

Кроме PCI, существуют такие шины расширений, как ISA и EISA. Шины расширений очень важны, поскольку они позволяют пользователям добавлять недостающие функции.

Основные компоненты, установленные на материнской (системной) плате:

1. Центральный процессор — установлен в спец. разъем и охлаждается радиатором и вентилятором.

2. Набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и южного мостов».Именно набор системной логики определяет все ключевые особенности системной платы и то, какие устройства могут подключаться к ней.

3. Оперативная память (также оперативное запоминающее устройство, ОЗУ)

4. Загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Микросхемы перепрограммируемой памяти, в которой хранятся программы BIOS, программы тестирования ПК, загрузки ОС, драйверы устройств, начальные установки.

5. Разъемы для подключения дополнительных устройств (слоты) PCI / ISA / AGP/ PCI-E, разъемы для подключения накопителя на ГМД и ЖД.

Все компоненты мат.пл. связаны между собой системой проводников (линий), по которым происходит обмен информацией. Эти линии называют информационной шиной(Bus).

Взаимодействие между компонентами и устройствами ПК, подключенными к разным шинам, осуществляется с помощью мостов, реализованных на одной из микросхем Chipset. (например соединение шины ISA и PCI реализовано в микросхеме 82371АВ).

Размеры платы стандартизированы, их надо согласовывать с размером и типом корпуса ПК. При ее установке следует исключить контакт с дном и боковыми металлическими панелями корпуса, во избежание короткого замыкания.

Системный блок в собранном виде

В собранном виде системный блок будет выглядеть примерно как-то так.

В правом верхнем углу мы видим блок питания. Видим как от него ответвляются кабели к дисководам, к жестким дискам, к материнской плате и кулерам. Как раз то, о чем я вам писал.

В левом нижнем углу видим три жестких диска, а над ними корзину с дисководами. В центре самую большую материнскую плату. На ней внушительных размеров кулер, расположенный над процессором и под всем этим делом какую-то видеокарту.

Вот вообщем-то и все, о чем я сегодня хотел вам поведать. Надеюсь, что внутреннее устройство системного блока более не является для вас загадкой. В любом случае эта информация вам еще пригодится, когда мы с вами в следующих статьях научимся выбирать комплектующие под бюджет и собирать системный блок компьютера самостоятельно.

Коннекторы модулей памяти и других плат расширения

В любом компьютере существует временное хранилище информации, именуемое оперативной памятью. Она представляет собой модуль с несколькими микросхемами на борту, который монтируется в специальные разъемы, так называемые слоты. Как правило, они расположены рядом с процессором и северной частью чипсета. Слоты модулей памяти оснащены замками, которые изготовлены с защитой от неправильного монтажа. Количество их варьируется от 2-х до 6,в зависимости от стоимости «материнки» и ее форм-фактора.

Важными компонентом материнской платы является слот PCI-Express, для подключения дискретного видеоадаптера, без которого невозможен вывод изображения на монитор (если только в компьютере нет интегрированной видеокарты).

Кроме вышеперечисленных слотов, на плате расположены штыревые разъемы для подключения шин передачи данных жестких дисков. Раньше, для этого использовался интерфейс IDE. На современных ПК, чаще всего используется интерфейс SATA.

На любой «материнке» в обязательном порядке есть порты, для подключения дополнительных периферийных устройств. Как правило, основной набор включает в себя: разъемы питания вентиляторов и кнопок, расположенных на панели системного блока; светодиодов, сигнализирующих о работе «винчестера» и наличии питания. Кроме того, на задней части платы находится: несколько портов USB; разъем LAN для подключения кабеля к сетевой карте; коннекторы аудиовхода и выхода; разъем HDMI и пр. В большинстве моделей можно встретить разъемы PS/2для подключения клавиатуры и манипулятора.

Для питания материнской платы, а также всех электронных и механических компонентов, на ней установлен 20 или 24 контактный разъем, на который приходит напряжение от блока питания, расположенного в корпусе ПК.

Не уверенны в выборе модели МП — довертесь нашей компании! Подберем оптимальную модель.

Таймер процессора

Таймер процессора синхронизирует работу всех компонентов компьютера и обеспечивает основной сигнал синхронизации для процессора. Таймер процессора вдыхает жизнь в кусок кварца постоянно передавая в него поток импульсов. Например, частота 200 МГц процессора означает 200 млн импульсов в секунду от таймера. 2 ГГц, это уже два миллиарда импульсов. Точно так же для любого устройства данных используется таймер для синхронизации импульсов между отправителем и получателем.

А таймер реального времени или системный таймер отслеживает время суток и делает эти данные доступными для программ. Таймер распределения времени переключает процессор с одной программы на другую, позволяя операционной системе разделить свое время между программами.

Оперативная память (RAM)

Слоты оперативной памяти — это самые основные части материнской платы. Оперативная память, Random Access Memory или RAM — это чип памяти, в котором временно хранятся определенные данные. Оперативная память работает намного быстрее, чем другие устройства хранения.

Другими словами, это рабочее место вашего компьютера, сюда загружаются все данные и активные программы, а процессор может в любое время получить их и не нужно загружать их с жесткого диска.

Оперативная память энергозависимая, а это значит, что она теряет свое содержимое когда питание отключается. Она отличается от энергозависимой памяти, такой, как жесткие диски, флеш память и не требует источника питания.

Когда компьютер выключается правильно, все данные, находящиеся в оперативной памяти сохраняются на жесткий диск. При следующей загрузке содержимое памяти восстанавливается.

Из чего состоит материнская плата

Разобравшись с предыдущими вопросами, время посмотреть из чего состоит материнка. И основными ее элементами можно назвать:

Сокет CPU. Это разъем для установки процессора. Физически воплощен в виде площадки с контактами, на которую устанавливается процессор, после чего прижимается специальным фиксатором

Тип сокета имеет важное значение при сборке компьютера, но об этом позже;

СлотыPCI Express – разъемы для подключения комплектующих к ПК. Это могут быть: видео, сетевые, звуковые карты, Wi-Fi модули, SSD накопители и т.п.;

Слоты под ОЗУ – сюда вы устанавливаете планки оперативной памяти;

SATA разъемы — служат для подключения жестких дисков, SSDнакопителей или привода оптических дисков;

Чипсет — это микросхема или группа микросхем, обеспечивающая обмен данными между процессором, оперативной памятью, устройствами хранения данных, а также периферией и другим оборудованием.На материнской плате может быть воплощён в виде северного и южного мостов, либо только южного моста;

Микросхема BIOS и батарейка питания CMOS памяти

В этой микросхеме хранится прошивка BIOS (EFI) – набор микропрограмм, работающих с аппаратурой компьютера. В CMOS хранятся настройки BIOS, а для того чтобы они не сбивались когда вы выключаете компьютер (данная память энергозависима), используется специальная батарейка, которая ее питает;

Внешние разъемы — как правило это USB разъемы, VGA и HDMI выходы для вывода изображения на монитор, Ethernet разъем для подключения интернета, а также аудио входы/выходы для подключения колонок и микрофона;

Разъемы питания. Собственно, как сама материнка – процессор и система охлаждения также требуют питания;
Гнезда подключения USB разъемов с корпуса ПК. Сюда же можно отнести контакты для подключения PC спикера, кнопки питания и индикатора работы ЖД, расположенных на одной из панелей системного блока.

В принципе это основной набор который можно встретить на типичной материнской плате, но также необходимо помнить, что у разных производителей и моделей он может отличаться, поэтому переходим к следующему пункту.

Современные платы и рейтинг лучших производителей. Советы, как выбрать хорошую материнскую плату

Советы подобраны исходя из последних компьютерных характеристик современных компьютеров. Правильно подобранная mother board позволит компьютеру работать максимально стабильно и без сбоев в системе.

Так как каждая главная компьютерная микросхема имеет свой процессор (то есть чипсет), то важным фактором в выборе всей платы является правильный подбор ее чипсета.

Самые популярные в мире компании, которые разрабатывают чипсеты к материнским платам – это компании AMD и Intel:

Чипсеты AMD подходят для офисных моделей и предназначены в основном для корпоративного использования.
Чипсеты от Intel прекрасно подойдут для игровых, домашних или офисных устройств.

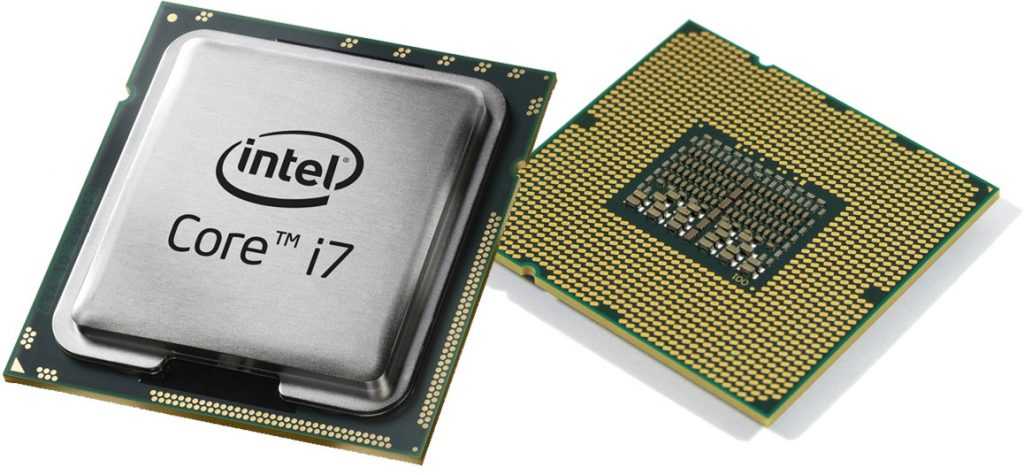

Центральный процессор (CPU)

Центральный процессор также известен как микропроцессор, процессор или мозг компьютера. Он отвечает за обработку данных, выполнение команд пользователя и программ, а также за выполнение логических и математических вычислений.
Микросхема процессора идентифицируется типом процессора и производителем. Эта информация, как правило, обозначается на самом чипе. Например, Intel 386, AMD 386, Cyrix 486, Pentium MMX, Intel Core 2Duo или iCore 7. Если процессор не подключен, вы можете рассмотреть сокет процессора. Он может быть версии от 1 до 8. Определенные процессоры могут работать только с определенным типом сокетов.

Система охлаждения компьютера

Схема работает на выдув горячего воздуха

Горячий воздух частично выводиться вентилятором блока питания, чтобы его не перегружать применяется дополнительный вентилятор на задней стенке, он будет выводить основной поток горячего воздуха. Холодный воздух в нашем случае поступает пассивно, со стороны фронтальной панели, снизу и со стороны боковой панели. В данном случае я собирал обычный офисный комп, на пределах он работать точно не будет, показали температуры процессора и внутри корпуса средние. Если вы собираетесь поставить например видеокарту, обязательно подумайте о фронтальном вентиляторе, который будет работать на вдув холодного воздуха.

И так мы с вами собрали небольшой системник, как видите это не так уж и сложно. Удачи!

Друзья, задавайте вопросы, пишите замечания, пожелания…

Устройство материнской платы

Системная (материнская) плата (англ. – motherboard, mainboard, MB, разг. – мамка, мать, материнка) – это основная плата, к которой подсоединяются все части компьютера (процессор, видеокарта, ОЗУ и др.), устанавливается в системном блоке. Главная задача материнской платы – соединить и обеспечить совместную работу всех элементов компьютера.

Основой любой современной материнской платы является набор системной логики, который чаще называют чипсетом (от англ. chipset). Чипсет – это совокупность микросхем, обеспечивающих согласованную совместную работу составных частей компьютера и их взаимодействие между собой. Чипсет, как правило, состоит из двух основных микросхем, чаще всего называемых “северным” и “южным” мостами.

Северный мост (North br />Южный мост (Southbridge, ICH (I/O controller hub), периферийный контроллер, контроллер ввода-вывода) – обеспечивает подключение к системе менее скоростных устройств, не требующих высокой пропускной способности – жёсткого диска, сетевых плат, аудиоплаты и т.д., а также шин PCI, USB и др., в которые устанавливаются разного рода дополнительные устройства. Клавиатура и мышь также замыкаются на южный мост.

Наличие северного и южного мостов – классическая, общепринятая схема построения чипсета, на котором базируется системная плата. Но существуют также схемы, отличающиеся от традиционных. Это касается в первую очередь компьютеров на базе современных процессоров, содержащих в себе элементы, в большей или меньшей степени выполняющие функции северного моста (чаще всего – контроллер оперативной памяти, интегрированное графическое ядро). На системных платах для таких процессоров северный мост существенно упрощен.

Таймер процессора

Питание

Для обеспечения материнской платы и многих подключенных к ней устройств необходимыми напряжениями, блок питания (PSU, Power Supply Unit) имеет несколько стандартных разъёмов. Главным из них является 24-пиновый разъём ATX12V версии 2.4.

Выдаваемые напряжения зависят от блока питания, но промышленными стандартами являются напряжения +3,3, +5 и +12 вольт.

Центральный процессор основную часть питания берёт с 12-вольтных контактов, но для современных мощных систем этого недостаточно. Чтобы эту проблему решить, предусмотрен дополнительный 8-пиновый разъем питания, несущий ещё четыре 12-вольтных линии.

Цветная маркировка проводов от блока питания позволяет определить, где какой провод. Но на разъёме материнской платы никаких маркировок нет. Ниже приведена распиновка обоих разъёмов на плате:

Линии +3,3, +5 и +12В обеспечивают питанием различные компоненты самой материнской платы, а также процессор, DRAM и любые устройства, подключенные к разъемам расширения, таким как порты USB или слоты PCI Express. Все, что использует порты SATA, требует электропитания непосредственно от блока питания, а слоты PCI Express не могут предоставить своим устройствам более 75 Вт. Если какому-то устройству недостаточно этой мощности (например, многим видеокартам), то его тоже следует запитать напрямую с блока питания.

Но есть более серьезная проблема, чем наличие достаточного количества линий 12В: процессоры на этом напряжении не работают.

К примеру, процессоры Intel, совместимые с нашей материнской платой Asus Z97, имеют рабочее напряжение от 0,7 до 1,4 вольт. Это не фиксированное напряжение, потому что для экономии энергии и уменьшения нагрева современные процессоры умеют регулировать входное напряжение в зависимости от своей нагрузки. При простое процессор может отключиться,

потребляя при этом менее 0,8 вольт. А затем, при полной нагрузке всех ядер, потребление возрастет до 1,4 или более вольт.

Блок питания предназначен для преобразования переменного тока сети (110 или 220 В, в зависимости от страны) в фиксированные напряжения постоянного тока, поэтому нужны дополнительные элементы цепи для регулировки этих фиксированных напряжений. Они так и называются – модули регулирования напряжения (VRM, Voltage Regulation Modules) и их легко можно найти на любой материнской плате.

Каждый VRM (выделен красным) обычно состоит из 4 деталей:

2 мощных управляющих MOSFET-транзистора (синим);
1 дроссель (фиолетовым);
1 конденсатор (жёлтым). Глубже познакомиться с их работой можно на Wikichip, мы лишь кратко рассмотрим несколько моментов. Каждую VRM принято называют фазой, и чтобы обеспечить достаточное питание современному процессору, таких фаз необходимо несколько. К примеру, наша материнская плата имеет 8 VRM, называемых 8-фазной системой.

VRM обычно управляются специальной микросхемой, которая переключает модули в соответствии с требуемым напряжением того или иного устройства. Такая микросхема называется многофазным ШИМ-контроллером; Asus называет ее EPU (Energy Processing Unit). Транзисторы и чип довольно сильно нагреваются при работе, поэтому часто оснащаются общим радиатором для отвода тепла. Даже стандартный процессор, такой как Intel i7-9700K, может потреблять ток более 100А при полной загрузке. VRM очень эффективны, но они не могут изменять напряжение без некоторых потерь. Нетрудно догадаться, куда лучше всего положить тост, если у вас сломался тостер.

Снова взглянув на полную фотографию нашей платы, можно увидеть и пару модулей VRM для DRAM, но так как там нет таких напряжений, как на ЦП, эти VRM греются не сильно и в радиаторе не нуждаются.

Шина расширений

Разгон компонентов (Overclocking).

Если планируете разгон процессора, убедитесь что плата его поддерживает. Например, чипсет должен уметь
поддерживать корректировку множителей и напряжений ЦП, которые не все чипсеты позволят. Кроме того, материнские
платы, которые предлагают улучшенное управление питанием и надежные функции, обеспечивают высокий уровень
стабильности.

Наконец, при разгоне растет температура компонента, поэтому задумайтесь над дополнительным охлождением, если
планируется серьезное ускорение чипа. Подробнее про охлождение можете прочитать здесь: Какое охлаждение лучше водяное или воздушное?

Выводы

В этой статье мы рассмотрели основные компоненты материнской платы компьютера. Все они необходимы для нормальной работы вашей машины и если выйдет из строя хоть что-то, то компьютер не сможет нормально функционировать. Надеюсь, эта информация была для вас полезной.

Материнская или
системная плата – это многослойная
печатная плата, являющаяся основой ЭВМ,
определяющая ее архитектуру,
производительность и осуществляющая
связь между всеми подключенными к ней
элементами и координацию их работы.

1.
Введение

2.
Печатная плата

3.
Чипсет

3.1.
Основные функции северного моста

3.1.1.
Интерфейсы связи с процессором

3.1.2.
Интерфейсы связи с графическим
адаптером

3.1.3.
Интерфейсы связи с южным мостом

3.2.
Основные функции Южного моста

3.2.1.
Интерфейсы связи с платами расширения

3.2.2.
Интерфейсы связи с периферийными
устройствами и другими ЭВМ

3.2.3.
Интерфейсы шин связи южного моста с
жесткими дисками

3.2.4.
Интерфейсы связи с медленными компонентами
материнской платы

4.
BIOS (Basic Input-Output System)

5.
Другие элементы материнской платы
